Т-образный, ORFS—Резьба UN (UNF), ввертной (ш-ш.к.-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

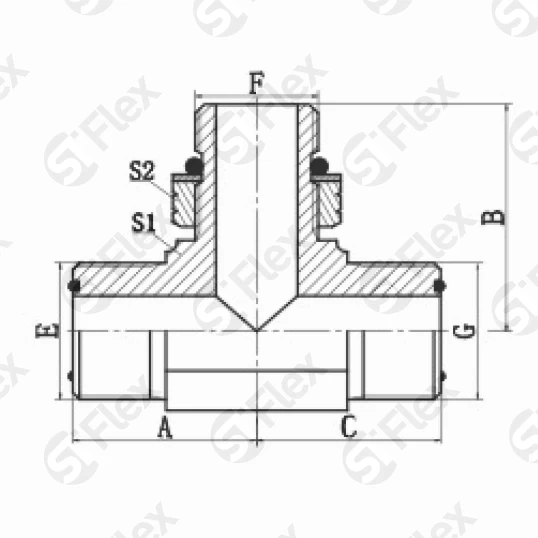

| Код заказа | Резьба | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | S2, мм | штук | |
| S1029-04OG Код заказа | 9/16x18UN Резьба: Е | 7/16x20UN Резьба: F | 9/16x18UN Резьба: G | 30 Размеры: B, мм | 23 Размеры: A, мм | 23 Размеры: C, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм |
|
| S1029-04-06-04OG Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 9/16x18UN Резьба: G | 32 Размеры: B, мм | 23 Размеры: A, мм | 23 Размеры: C, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1029-06OG Код заказа | 11/16x16UN Резьба: Е | 9/16x18UN Резьба: F | 11/16x16UN Резьба: G | 36 Размеры: B, мм | 28 Размеры: A, мм | 28 Размеры: C, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1029-06-08-06OG Код заказа | 11/16x16UN Резьба: Е | 3/4x16UN Резьба: F | 11/16x16UN Резьба: G | 38 Размеры: B, мм | 27 Размеры: A, мм | 27 Размеры: C, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S1029-08OG Код заказа | 13/16x16UN Резьба: Е | 3/4x16UN Резьба: F | 13/16x16UN Резьба: G | 41 Размеры: B, мм | 31 Размеры: A, мм | 31 Размеры: C, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S1029-08-10-08OG Код заказа | 13/16x16UN Резьба: Е | 7/8x14UN Резьба: F | 13/16x16UN Резьба: G | 45 Размеры: B, мм | 31 Размеры: A, мм | 31 Размеры: C, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1029-08-12-08OG Код заказа | 13/16x16UN Резьба: Е | 1-1/16x12UN Резьба: F | 13/16x16UN Резьба: G | 54 Размеры: B, мм | 35 Размеры: A, мм | 35 Размеры: C, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1029-10OG Код заказа | 1x14UN Резьба: Е | 7/8x14UN Резьба: F | 1x14UN Резьба: G | 51 Размеры: B, мм | 37 Размеры: A, мм | 37 Размеры: C, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1029-10-12-10OG Код заказа | 1x14UN Резьба: Е | 1-1/16x12UN Резьба: F | 1x14UN Резьба: G | 52 Размеры: B, мм | 37 Размеры: A, мм | 37 Размеры: C, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1029-12OG Код заказа | 1-3/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 1-3/16x12UN Резьба: G | 55 Размеры: B, мм | 40 Размеры: A, мм | 40 Размеры: C, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1029-16OG Код заказа | 1-7/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 1-7/16x12UN Резьба: G | 59 Размеры: B, мм | 42 Размеры: A, мм | 42 Размеры: C, мм | 36 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S1029-20OG Код заказа | 1-11/16x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 1-11/16x12UN Резьба: G | 61 Размеры: B, мм | 48 Размеры: A, мм | 48 Размеры: C, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S1029-24OG Код заказа | 2x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 2x12UN Резьба: G | 68 Размеры: B, мм | 54 Размеры: A, мм | 54 Размеры: C, мм | 50 Размеры: S1, мм | 55 Размеры: S2, мм |
|
