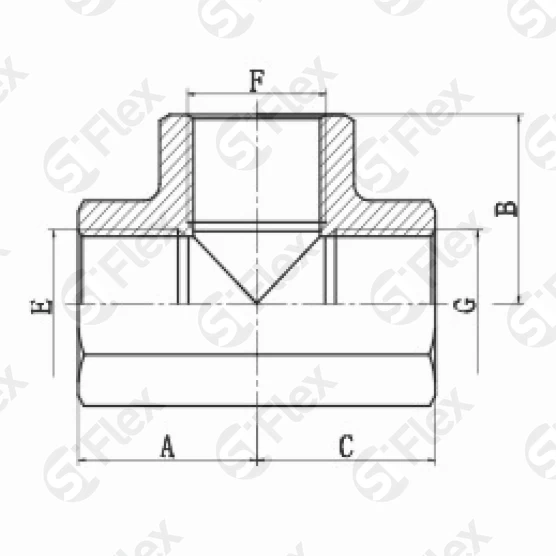

Т-образный, Резьба G (BSPP) внутренняя, ввертной (г-г-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | G | B, мм | A, мм | C, мм | S1, мм | штук | |
| S0651-02PK Код заказа | G1/8x28 Резьба: Е | G1/8x28 Резьба: F | G1/8x28 Резьба: G | 20 Размеры: B, мм | 20 Размеры: A, мм | 20 Размеры: C, мм | 16 Размеры: S1, мм |
|
| S0651-04PK Код заказа | G1/4x19 Резьба: Е | G1/4x19 Резьба: F | G1/4x19 Резьба: G | 23 Размеры: B, мм | 23 Размеры: A, мм | 23 Размеры: C, мм | 19 Размеры: S1, мм |
|
| S0651-06PK Код заказа | G3/8x19 Резьба: Е | G3/8x19 Резьба: F | G3/8x19 Резьба: G | 26 Размеры: B, мм | 26 Размеры: A, мм | 26 Размеры: C, мм | 24 Размеры: S1, мм |
|
| S0651-08PK Код заказа | G1/2x14 Резьба: Е | G1/2x14 Резьба: F | G1/2x14 Резьба: G | 31 Размеры: B, мм | 31 Размеры: A, мм | 31 Размеры: C, мм | 27 Размеры: S1, мм |
|
| S0651-12PK Код заказа | G3/4x14 Резьба: Е | G3/4x14 Резьба: F | G3/4x14 Резьба: G | 34 Размеры: B, мм | 34 Размеры: A, мм | 34 Размеры: C, мм | 33 Размеры: S1, мм |
|
| S0651-16PK Код заказа | G1x11 Резьба: Е | G1x11 Резьба: F | G1x11 Резьба: G | 42 Размеры: B, мм | 42 Размеры: A, мм | 42 Размеры: C, мм | 41 Размеры: S1, мм |
|
| S0651-20PK Код заказа | G1-1/4x11 Резьба: Е | G1-1/4x11 Резьба: F | G1-1/4x11 Резьба: G | 48 Размеры: B, мм | 48 Размеры: A, мм | 48 Размеры: C, мм | 50 Размеры: S1, мм |
|
| S0651-24PK Код заказа | G1-1/2x11 Резьба: Е | G1-1/2x11 Резьба: F | G1-1/2x11 Резьба: G | 53 Размеры: B, мм | 53 Размеры: A, мм | 53 Размеры: C, мм | 60 Размеры: S1, мм |
|
| S0651-32PK Код заказа | G2x11 Резьба: Е | G2x11 Резьба: F | G2x11 Резьба: G | 62 Размеры: B, мм | 62 Размеры: A, мм | 62 Размеры: C, мм | 70 Размеры: S1, мм |
|
