Т-образный, SAE фланцевый, приварной (п-п-п)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

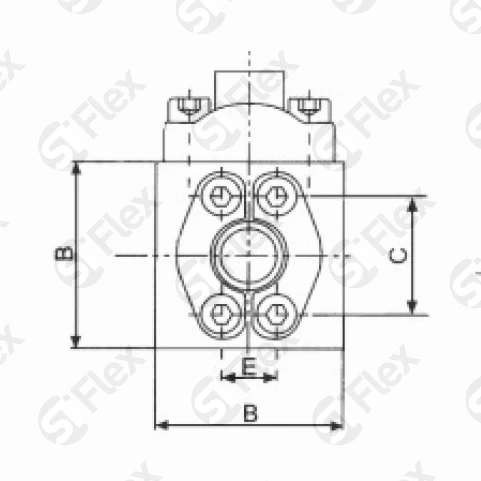

| Код заказа | Размер фланца | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| B, мм | C, мм | L, мм | E, мм | штук | ||
| S1301-08SFVFL Код заказа | 1/2" Размер фланца | 60 Размеры: B, мм | 38.1 Размеры: C, мм | 70 Размеры: L, мм | 17.5 Размеры: E, мм | |
| S1301-12SFVFL Код заказа | 3/4" Размер фланца | 70 Размеры: B, мм | 47.6 Размеры: C, мм | 80 Размеры: L, мм | 22.26 Размеры: E, мм | |
| S1301-16SFVFL Код заказа | 1" Размер фланца | 80 Размеры: B, мм | 52.4 Размеры: C, мм | 90 Размеры: L, мм | 26.16 Размеры: E, мм | |
| S1301-20SFVFL Код заказа | 1-1/4" Размер фланца | 90 Размеры: B, мм | 58.7 Размеры: C, мм | 100 Размеры: L, мм | 30.18 Размеры: E, мм | |
| S1301-24SFVFL Код заказа | 1-1/2" Размер фланца | 100 Размеры: B, мм | 69.9 Размеры: C, мм | 110 Размеры: L, мм | 35.72 Размеры: E, мм | |
| S1301-32SFVFL Код заказа | 2" Размер фланца | 110 Размеры: B, мм | 77.8 Размеры: C, мм | 120 Размеры: L, мм | 42.88 Размеры: E, мм | |
| S1301-08SFVFS Код заказа | 1/2" Размер фланца | 60 Размеры: B, мм | 40.5 Размеры: C, мм | 70 Размеры: L, мм | 18.24 Размеры: E, мм | |
| S1301-12SFVFS Код заказа | 3/4" Размер фланца | 80 Размеры: B, мм | 50.8 Размеры: C, мм | 90 Размеры: L, мм | 23.8 Размеры: E, мм | |
| S1301-16SFVFS Код заказа | 1" Размер фланца | 90 Размеры: B, мм | 57.2 Размеры: C, мм | 100 Размеры: L, мм | 27.78 Размеры: E, мм | |
| S1301-20SFVFS Код заказа | 1-1/4" Размер фланца | 100 Размеры: B, мм | 66.7 Размеры: C, мм | 110 Размеры: L, мм | 31.76 Размеры: E, мм | |
| S1301-24SFVFS Код заказа | 1-1/2" Размер фланца | 120 Размеры: B, мм | 79.4 Размеры: C, мм | 120 Размеры: L, мм | 36.52 Размеры: E, мм | |
| S1301-32SFVFS Код заказа | 2" Размер фланца | 140 Размеры: B, мм | 96.8 Размеры: C, мм | 140 Размеры: L, мм | 44.46 Размеры: E, мм | |
