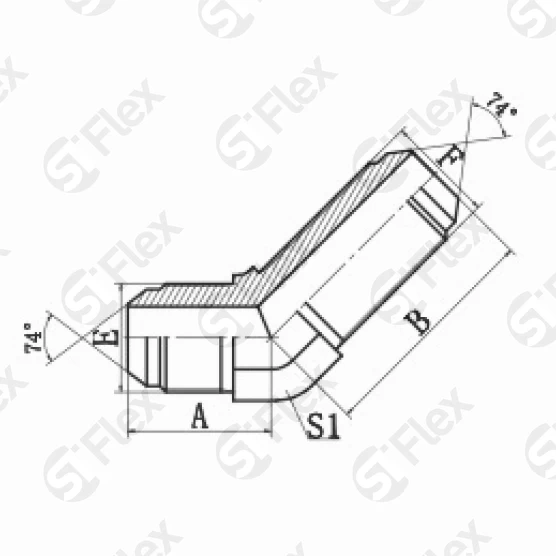

Угловой 45°, JIC 74°, переборочный (ш-шп)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

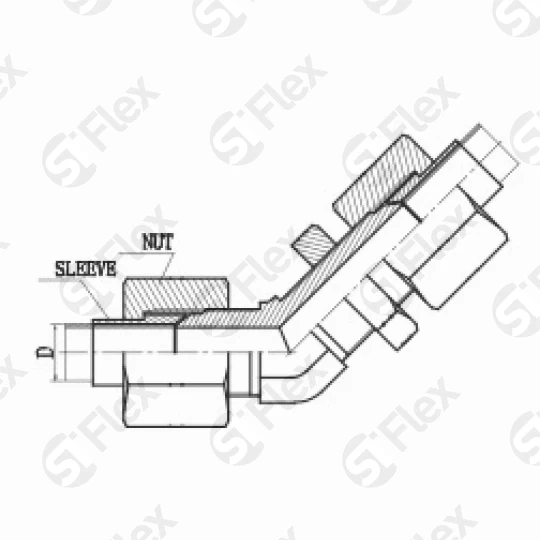

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN
Дополнительно

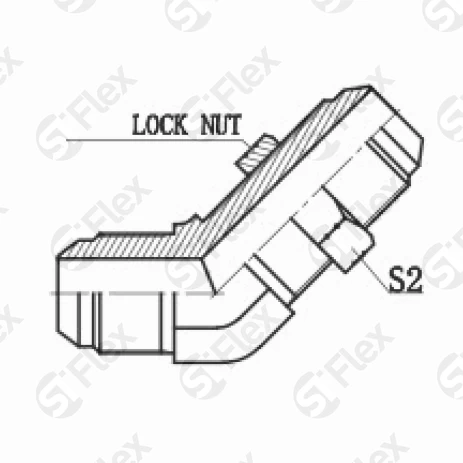

Для заказа фиксирующей гайки добавьте к артикулу S...LN
| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S0920-04 Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 39 Размеры: B, мм | 21 Размеры: A, мм | 11 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0920-05 Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 42 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0920-06 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 42 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S0920-08 Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 49 Размеры: B, мм | 27 Размеры: A, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0920-10 Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 55 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S0920-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 62 Размеры: B, мм | 35 Размеры: A, мм | 27 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0920-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 65 Размеры: B, мм | 38 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0920-20 Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 67 Размеры: B, мм | 43 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
