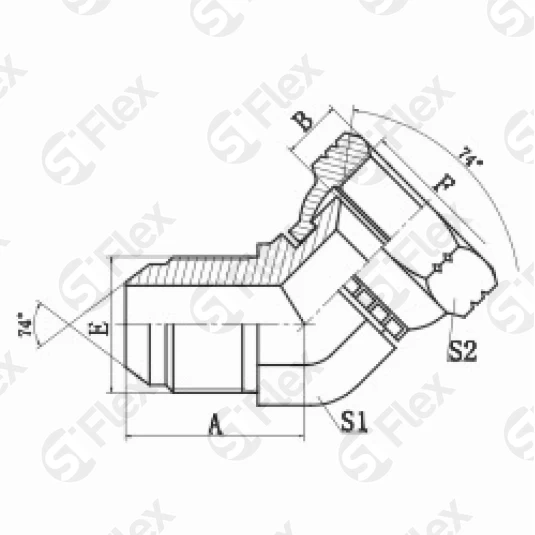

Угловой 45°, JIC 74°, проходной (ш-г)

Ссылка скопирована

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

Код заказа	Резьба		Размеры				Количество
	Е	F	B, мм	A, мм	S1, мм	S2, мм	штук
S0907-04 Код заказа	7/16x20UN Резьба: Е	7/16x20UN Резьба: F	9 Размеры: B, мм	22 Размеры: A, мм	11 Размеры: S1, мм	15 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0907-05 Код заказа	1/2x20UN Резьба: Е	1/2x20UN Резьба: F	10 Размеры: B, мм	22 Размеры: A, мм	14 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0907-06 Код заказа	9/16x18UN Резьба: Е	9/16x18UN Резьба: F	11 Размеры: B, мм	23 Размеры: A, мм	14 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0907-08 Код заказа	3/4x16UN Резьба: Е	3/4x16UN Резьба: F	11 Размеры: B, мм	27 Размеры: A, мм	19 Размеры: S1, мм	24 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0907-10 Код заказа	7/8x14UN Резьба: Е	7/8x14UN Резьба: F	13 Размеры: B, мм	31 Размеры: A, мм	22 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0907-12 Код заказа	1-1/16x12UN Резьба: Е	1-1/16x12UN Резьба: F	15 Размеры: B, мм	36 Размеры: A, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0907-14 Код заказа	1-3/16x12UN Резьба: Е	1-3/16x12UN Резьба: F	15 Размеры: B, мм	37 Размеры: A, мм	30 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0907-16 Код заказа	1-5/16x12UN Резьба: Е	1-5/16x12UN Резьба: F	16 Размеры: B, мм	39 Размеры: A, мм	33 Размеры: S1, мм	41 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0907-20 Код заказа	1-5/8x12UN Резьба: Е	1-5/8x12UN Резьба: F	17 Размеры: B, мм	43 Размеры: A, мм	41 Размеры: S1, мм	50 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0907-24 Код заказа	1-7/8x12UN Резьба: Е	1-7/8x12UN Резьба: F	20 Размеры: B, мм	49 Размеры: A, мм	48 Размеры: S1, мм	55 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0907-32 Код заказа	2-1/2x12UN Резьба: Е	2-1/2x12UN Резьба: F	25 Размеры: B, мм	58 Размеры: A, мм	63 Размеры: S1, мм	75 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
