Угловой 45°, JIC 74°—Резьба G (BSPP) регулируемая (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

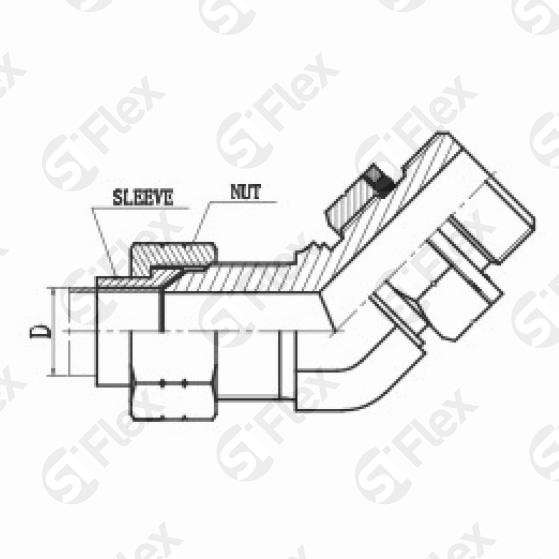

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

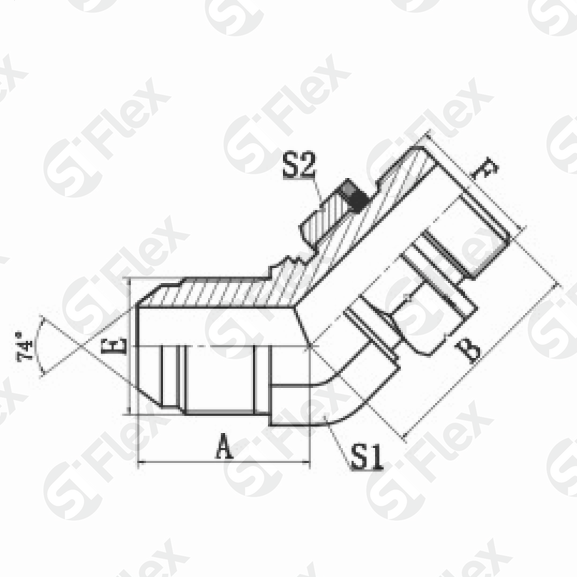

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S0957-04OG Код заказа | 7/16x20UN Резьба: Е | G1/4x19 Резьба: F | 28 Размеры: B, мм | 21 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0957-05-04OG Код заказа | 1/2x20UN Резьба: Е | G1/4x19 Резьба: F | 28 Размеры: B, мм | 21 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0957-06-04OG Код заказа | 9/16x18UN Резьба: Е | G1/4x19 Резьба: F | 28 Размеры: B, мм | 22 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0957-06OG Код заказа | 9/16x18UN Резьба: Е | G3/8x19 Резьба: F | 32 Размеры: B, мм | 23 Размеры: A, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0957-08-06OG Код заказа | 3/4x16UN Резьба: Е | G3/8x19 Резьба: F | 32 Размеры: B, мм | 26 Размеры: A, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0957-08OG Код заказа | 3/4x16UN Резьба: Е | G1/2x14 Резьба: F | 36 Размеры: B, мм | 28 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0957-10-08OG Код заказа | 7/8x14UN Резьба: Е | G1/2x14 Резьба: F | 38 Размеры: B, мм | 30 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0957-10OG Код заказа | 7/8x14UN Резьба: Е | G5/8x14 Резьба: F | 38 Размеры: B, мм | 30 Размеры: A, мм | 22 Размеры: S1, мм | 30 Размеры: S2, мм |
|
| S0957-12-10OG Код заказа | 1-1/16x12UN Резьба: Е | G5/8x14 Резьба: F | 39 Размеры: B, мм | 34 Размеры: A, мм | 27 Размеры: S1, мм | 30 Размеры: S2, мм |
|
| S0957-12-16OG Код заказа | 1-1/16x12UN Резьба: Е | G1x11 Резьба: F | 44 Размеры: B, мм | 38 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S0957-12OG Код заказа | 1-1/16x12UN Резьба: Е | G3/4x14 Резьба: F | 42 Размеры: B, мм | 34 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0957-16-12OG Код заказа | 1-5/16x12UN Резьба: Е | G3/4x14 Резьба: F | 44 Размеры: B, мм | 38 Размеры: A, мм | 33 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0957-16OG Код заказа | 1-5/16x12UN Резьба: Е | G1x11 Резьба: F | 44 Размеры: B, мм | 38 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S0957-20OG Код заказа | 1-5/8x12UN Резьба: Е | G1-1/4x11 Резьба: F | 48 Размеры: B, мм | 43 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S0957-24OG Код заказа | 1-7/8x12UN Резьба: Е | G1-1/2x11 Резьба: F | 52 Размеры: B, мм | 49 Размеры: A, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм |
|
