Угловой 45°, JIC 74°—Резьба М (Metric) регулируемая (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

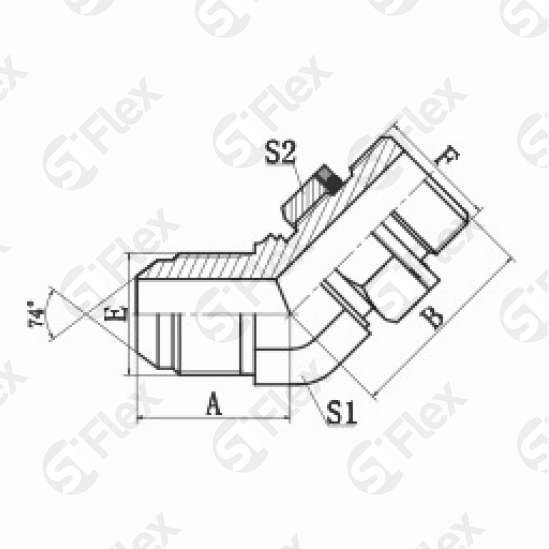

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S0953-04-10OG Код заказа | 7/16x20UN Резьба: Е | M10x1 Резьба: F | 24 Размеры: B, мм | 22 Размеры: A, мм | 11 Размеры: S1, мм | 14 Размеры: S2, мм |
|
| S0953-04-12OG Код заказа | 7/16x20UN Резьба: Е | M12x1.5 Резьба: F | 28 Размеры: B, мм | 22 Размеры: A, мм | 11 Размеры: S1, мм | 17 Размеры: S2, мм |
|
| S0953-04-14OG Код заказа | 7/16x20UN Резьба: Е | M14x1.5 Резьба: F | 28 Размеры: B, мм | 22 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0953-05-12OG Код заказа | 1/2x20UN Резьба: Е | M12x1.5 Резьба: F | 28 Размеры: B, мм | 22 Размеры: A, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм |
|
| S0953-05-14OG Код заказа | 1/2x20UN Резьба: Е | M14x1.5 Резьба: F | 28 Размеры: B, мм | 22 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0953-06-14OG Код заказа | 9/16x18UN Резьба: Е | M14x1.5 Резьба: F | 28 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0953-06-16OG Код заказа | 9/16x18UN Резьба: Е | M16x1.5 Резьба: F | 29 Размеры: B, мм | 22 Размеры: A, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0953-08-16OG Код заказа | 3/4x16UN Резьба: Е | M16x1.5 Резьба: F | 30 Размеры: B, мм | 27 Размеры: A, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0953-08-18OG Код заказа | 3/4x16UN Резьба: Е | M18x1.5 Резьба: F | 31 Размеры: B, мм | 27 Размеры: A, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S0953-10-16OG Код заказа | 7/8x14UN Резьба: Е | M16x1.5 Резьба: F | 31 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0953-10-18OG Код заказа | 7/8x14UN Резьба: Е | M18x1.5 Резьба: F | 32 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S0953-10-22OG Код заказа | 7/8x14UN Резьба: Е | M22x1.5 Резьба: F | 33 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0953-12-22OG Код заказа | 1-1/16x12UN Резьба: Е | M22x1.5 Резьба: F | 35 Размеры: B, мм | 36 Размеры: A, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0953-12-27OG Код заказа | 1-1/16x12UN Резьба: Е | M27x2.0 Резьба: F | 40 Размеры: B, мм | 36 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0953-16-27OG Код заказа | 1-5/16x12UN Резьба: Е | M27x2.0 Резьба: F | 41 Размеры: B, мм | 39 Размеры: A, мм | 33 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0953-16-33OG Код заказа | 1-5/16x12UN Резьба: Е | M33x2.0 Резьба: F | 42 Размеры: B, мм | 39 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S0953-20-42OG Код заказа | 1-5/8x12UN Резьба: Е | M42x2.0 Резьба: F | 45 Размеры: B, мм | 43 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S0953-24-48OG Код заказа | 1-7/8x12UN Резьба: Е | M48x2.0 Резьба: F | 50 Размеры: B, мм | 49 Размеры: A, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм |
|
