Угловой 45°, JIC 74°—Резьба Z (NPT), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

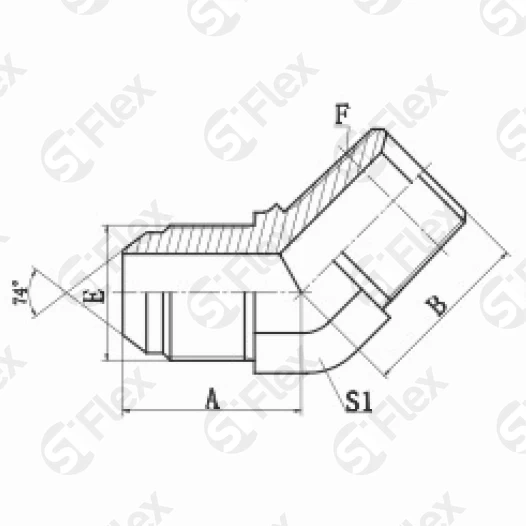

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0926-02 Код заказа | 5/16x24UN Резьба: Е | Z1/8x27 Резьба: F | 17 Размеры: B, мм | 18 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0926-03-02 Код заказа | 3/8x24UN Резьба: Е | Z1/8x27 Резьба: F | 17 Размеры: B, мм | 19 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0926-04-02 Код заказа | 7/16x20UN Резьба: Е | Z1/8x27 Резьба: F | 17 Размеры: B, мм | 22 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0926-04 Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 21 Размеры: B, мм | 22 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0926-04-06 Код заказа | 7/16x20UN Резьба: Е | Z3/8x18 Резьба: F | 24 Размеры: B, мм | 23 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0926-04-08 Код заказа | 7/16x20UN Резьба: Е | Z1/2x14 Резьба: F | 30 Размеры: B, мм | 25 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0926-05-02 Код заказа | 1/2x20UN Резьба: Е | Z1/8x27 Резьба: F | 18 Размеры: B, мм | 22 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0926-05-04 Код заказа | 1/2x20UN Резьба: Е | Z1/4x18 Резьба: F | 21 Размеры: B, мм | 22 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0926-06-02 Код заказа | 9/16x18UN Резьба: Е | Z1/8x27 Резьба: F | 17 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0926-06-04 Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 21 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0926-06 Код заказа | 9/16x18UN Резьба: Е | Z3/8x18 Резьба: F | 24 Размеры: B, мм | 24 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0926-06-08 Код заказа | 9/16x18UN Резьба: Е | Z1/2x14 Резьба: F | 30 Размеры: B, мм | 25 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0926-08-04 Код заказа | 3/4x16UN Резьба: Е | Z1/4x18 Резьба: F | 22 Размеры: B, мм | 27 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0926-08-06 Код заказа | 3/4x16UN Резьба: Е | Z3/8x18 Резьба: F | 24 Размеры: B, мм | 27 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0926-08 Код заказа | 3/4x16UN Резьба: Е | Z1/2x14 Резьба: F | 30 Размеры: B, мм | 28 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0926-08-12 Код заказа | 3/4x16UN Резьба: Е | Z3/4x14 Резьба: F | 35 Размеры: B, мм | 29 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0926-10-08 Код заказа | 7/8x14UN Резьба: Е | Z1/2x14 Резьба: F | 30 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0926-10-12 Код заказа | 7/8x14UN Резьба: Е | Z3/4x14 Резьба: F | 35 Размеры: B, мм | 32 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0926-12-08 Код заказа | 1-1/16x12UN Резьба: Е | Z1/2x14 Резьба: F | 31 Размеры: B, мм | 36 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0926-12 Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 35 Размеры: B, мм | 36 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0926-12-16 Код заказа | 1-1/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 39 Размеры: B, мм | 38 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0926-14-12 Код заказа | 1-3/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 36 Размеры: B, мм | 37 Размеры: A, мм | 30 Размеры: S1, мм | |
| S0926-16-12 Код заказа | 1-5/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 37 Размеры: B, мм | 39 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0926-16 Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 39 Размеры: B, мм | 39 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0926-16-20 Код заказа | 1-5/16x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 43 Размеры: B, мм | 42 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0926-20-16 Код заказа | 1-5/8x12UN Резьба: Е | Z1x11.5 Резьба: F | 43 Размеры: B, мм | 43 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0926-20 Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 42 Размеры: B, мм | 43 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0926-20-24 Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 45 Размеры: B, мм | 46 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0926-24 Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 45 Размеры: B, мм | 49 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0926-32 Код заказа | 2-1/2x12UN Резьба: Е | Z2x11.5 Резьба: F | 50 Размеры: B, мм | 58 Размеры: A, мм | 63 Размеры: S1, мм | |
