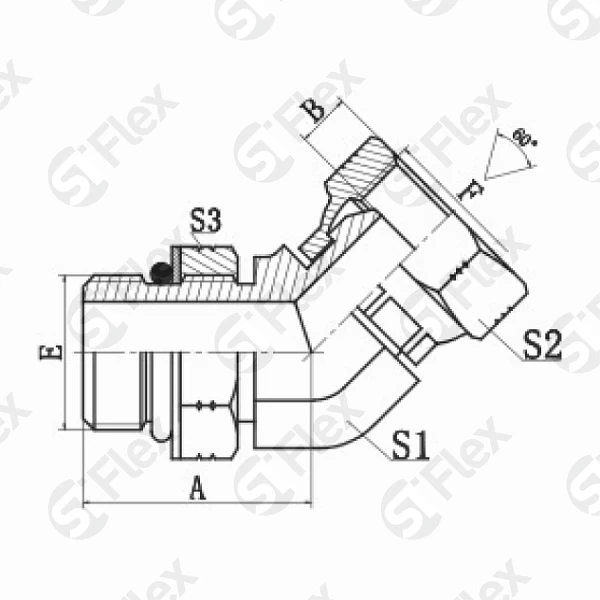

Угловой 45°, NPSM 60°—Резьба UN (UNF), ввертной (ш.к.-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | S3, мм | штук | |
| S1105-04-02OG Код заказа | 7/16x20UN Резьба: Е | Z1/8x27 Резьба: F | 4 Размеры: B, мм | 24 Размеры: A, мм | 11 Размеры: S1, мм | 15 Размеры: S2, мм | 17 Размеры: S3, мм | |
| S1105-04OG Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 5 Размеры: B, мм | 24 Размеры: A, мм | 11 Размеры: S1, мм | 19 Размеры: S2, мм | 19 Размеры: S3, мм | |
| S1105-04-06OG Код заказа | 7/16x20UN Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 24 Размеры: A, мм | 14 Размеры: S1, мм | 22 Размеры: S2, мм | 22 Размеры: S3, мм | |
| S1105-06-04OG Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 5 Размеры: B, мм | 28 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | 19 Размеры: S3, мм | |
| S1105-06OG Код заказа | 9/16x18UN Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 28 Размеры: A, мм | 14 Размеры: S1, мм | 22 Размеры: S2, мм | 22 Размеры: S3, мм | |
| S1105-06-08OG Код заказа | 9/16x18UN Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 30 Размеры: A, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | 19 Размеры: S3, мм | |
| S1105-08-06OG Код заказа | 3/4x16UN Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | 22 Размеры: S3, мм | |
| S1105-08OG Код заказа | 3/4x16UN Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | 27 Размеры: S3, мм | |
| S1105-08-12OG Код заказа | 3/4x16UN Резьба: Е | Z3/4x14 Резьба: F | 9 Размеры: B, мм | 34 Размеры: A, мм | 24 Размеры: S1, мм | 32 Размеры: S2, мм | 32 Размеры: S3, мм | |
| S1105-10-08OG Код заказа | 7/8x14UN Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 39 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | 27 Размеры: S3, мм | |
| S1105-10-12OG Код заказа | 7/8x14UN Резьба: Е | Z3/4x14 Резьба: F | 9 Размеры: B, мм | 39 Размеры: A, мм | 24 Размеры: S1, мм | 32 Размеры: S2, мм | 27 Размеры: S3, мм | |
| S1105-12-08OG Код заказа | 1-1/16x12UN Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | 32 Размеры: S3, мм | |
| S1105-12OG Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 9 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | 32 Размеры: S3, мм | |
| S1105-12-16OG Код заказа | 1-1/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 11 Размеры: B, мм | 45 Размеры: A, мм | 30 Размеры: S1, мм | 41 Размеры: S2, мм | 32 Размеры: S3, мм | |
| S1105-16-12OG Код заказа | 1-5/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 9 Размеры: B, мм | 46 Размеры: A, мм | 33 Размеры: S1, мм | 32 Размеры: S2, мм | 41 Размеры: S3, мм | |
| S1105-16OG Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 11 Размеры: B, мм | 46 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | 41 Размеры: S3, мм | |
| S1105-16-20OG Код заказа | 1-5/16x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 11 Размеры: B, мм | 48 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | 41 Размеры: S3, мм | |
| S1105-20-16OG Код заказа | 1-5/8x12UN Резьба: Е | Z1x11.5 Резьба: F | 11 Размеры: B, мм | 48 Размеры: A, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | 50 Размеры: S3, мм | |
| S1105-20OG Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 11 Размеры: B, мм | 48 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | 50 Размеры: S3, мм | |
