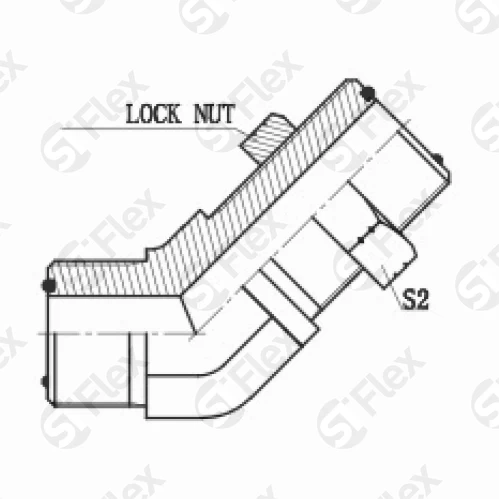

Угловой 45°, ORFS, переборочный (ш-шп)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Дополнительно
Для заказа фиксирующей гайки добавьте к артикулу S...LN
| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S1012-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 42 Размеры: B, мм | 19 Размеры: A, мм | 14 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1012-06 Код заказа | 11/16x16UN Резьба: Е | 11/16x16UN Резьба: F | 49 Размеры: B, мм | 21 Размеры: A, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1012-08 Код заказа | 13/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 51 Размеры: B, мм | 24 Размеры: A, мм | 22 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S1012-10 Код заказа | 1x14UN Резьба: Е | 1x14UN Резьба: F | 57 Размеры: B, мм | 28 Размеры: A, мм | 27 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S1012-12 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 61 Размеры: B, мм | 31 Размеры: A, мм | 30 Размеры: S1, мм | 38 Размеры: S2, мм | |
| S1012-16 Код заказа | 1-7/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 65 Размеры: B, мм | 33 Размеры: A, мм | 36 Размеры: S1, мм | 46 Размеры: S2, мм | |
