Угловой 45°, ORFS, проходной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

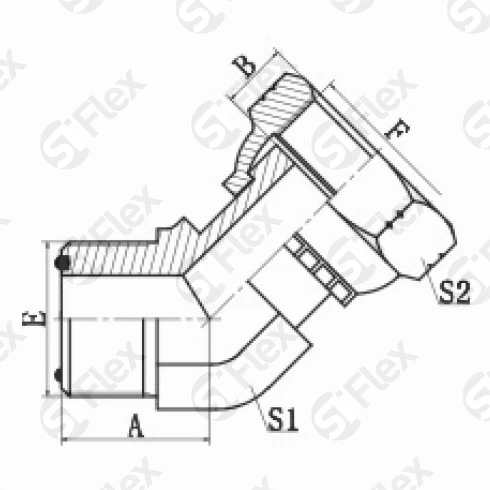

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S1005-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 9 Размеры: B, мм | 18 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S1005-06 Код заказа | 11/16x16UN Резьба: Е | 11/16x16UN Резьба: F | 10 Размеры: B, мм | 21 Размеры: A, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1005-08 Код заказа | 13/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 11 Размеры: B, мм | 24 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1005-10 Код заказа | 1x14UN Резьба: Е | 1x14UN Резьба: F | 15 Размеры: B, мм | 28 Размеры: A, мм | 27 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S1005-12 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 31 Размеры: A, мм | 30 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S1005-16 Код заказа | 1-7/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 15 Размеры: B, мм | 33 Размеры: A, мм | 36 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S1005-20 Код заказа | 1-11/16x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 15 Размеры: B, мм | 36 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
