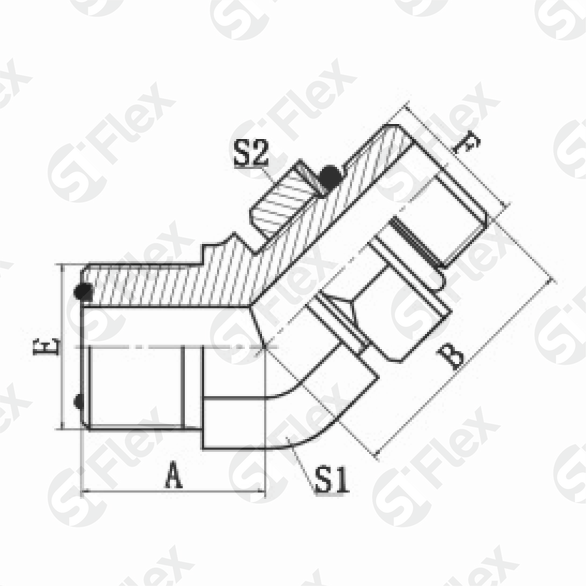

Угловой 45°, ORFS—Резьба М (Metric) регулируемая (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S1021-04-14OG Код заказа | 9/16x18UN Резьба: Е | M14x1.5 Резьба: F | 30 Размеры: B, мм | 18 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1021-06-14OG Код заказа | 11/16x16UN Резьба: Е | M14x1.5 Резьба: F | 33 Размеры: B, мм | 21 Размеры: A, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1021-06-16OG Код заказа | 11/16x16UN Резьба: Е | M16x1.5 Резьба: F | 34 Размеры: B, мм | 21 Размеры: A, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1021-08-16OG Код заказа | 13/16x16UN Резьба: Е | M16x1.5 Резьба: F | 34 Размеры: B, мм | 24 Размеры: A, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1021-08-18OG Код заказа | 13/16x16UN Резьба: Е | M18x1.5 Резьба: F | 36 Размеры: B, мм | 24 Размеры: A, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S1021-10-22OG Код заказа | 1x14UN Резьба: Е | M22x1.5 Резьба: F | 39 Размеры: B, мм | 28 Размеры: A, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1021-12-22OG Код заказа | 1-3/16x12UN Резьба: Е | M22x1.5 Резьба: F | 40 Размеры: B, мм | 31 Размеры: A, мм | 30 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1021-12-27OG Код заказа | 1-3/16x12UN Резьба: Е | M27x2.0 Резьба: F | 40 Размеры: B, мм | 31 Размеры: A, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1021-16-33OG Код заказа | 1-7/16x12UN Резьба: Е | M33x2.0 Резьба: F | 49 Размеры: B, мм | 33 Размеры: A, мм | 36 Размеры: S1, мм | 41 Размеры: S2, мм |
|
