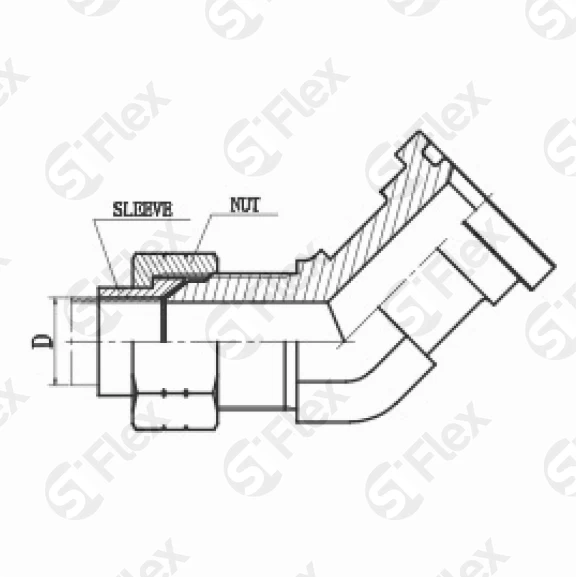

Угловой 45°, SFL—JIC 74°, проходной (ш-ф)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Размер фланца | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|

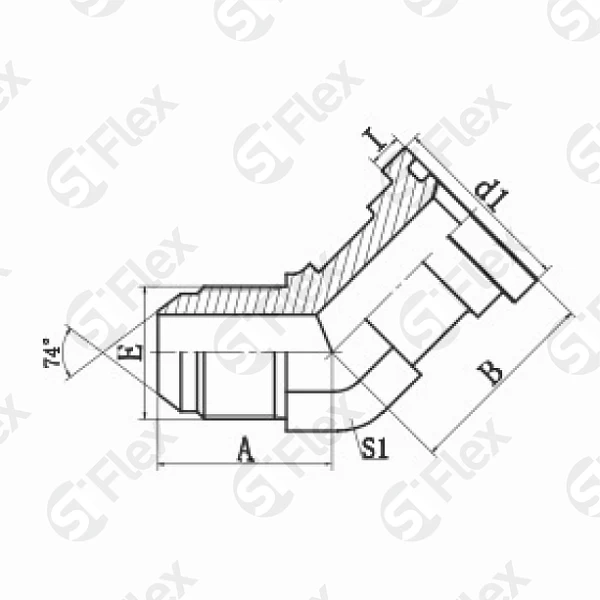

| Е | B, мм | A, мм | S1, мм | d1, мм | I, мм | штук | ||
| S1214-12 Код заказа | 3/4" Размер фланца | 1-1/16x12UN Резьба: Е | 40.1 Размеры: B, мм | 35.5 Размеры: A, мм | 27 Размеры: S1, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1214-12-16 Код заказа | 1" Размер фланца | 1-1/16x12UN Резьба: Е | 47 Размеры: B, мм | 37.5 Размеры: A, мм | 33 Размеры: S1, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1214-16 Код заказа | 1" Размер фланца | 1-5/16x12UN Резьба: Е | 47 Размеры: B, мм | 38.5 Размеры: A, мм | 33 Размеры: S1, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1214-16-12 Код заказа | 3/4" Размер фланца | 1-5/16x12UN Резьба: Е | 42 Размеры: B, мм | 38.5 Размеры: A, мм | 33 Размеры: S1, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1214-16-20 Код заказа | 1-1/4" Размер фланца | 1-5/16x12UN Резьба: Е | 51.8 Размеры: B, мм | 42 Размеры: A, мм | 41 Размеры: S1, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1214-20 Код заказа | 1-1/4" Размер фланца | 1-5/8x12UN Резьба: Е | 51.8 Размеры: B, мм | 43.5 Размеры: A, мм | 41 Размеры: S1, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1214-20-16 Код заказа | 1" Размер фланца | 1-5/8x12UN Резьба: Е | 51 Размеры: B, мм | 43 Размеры: A, мм | 41 Размеры: S1, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1214-20-24 Код заказа | 1-1/2" Размер фланца | 1-5/8x12UN Резьба: Е | 60.5 Размеры: B, мм | 46 Размеры: A, мм | 48 Размеры: S1, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1214-24-20 Код заказа | 1-1/4" Размер фланца | 1-7/8x12UN Резьба: Е | 54 Размеры: B, мм | 49 Размеры: A, мм | 48 Размеры: S1, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1214-08 Код заказа | 1/2" Размер фланца | 3/4x16UN Резьба: Е | 37 Размеры: B, мм | 27 Размеры: A, мм | 19 Размеры: S1, мм | 30.2 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1214-10-08 Код заказа | 1/2" Размер фланца | 7/8x14UN Резьба: Е | 37 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | 30.2 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1214-10-12 Код заказа | 3/4" Размер фланца | 7/8x14UN Резьба: Е | 40.1 Размеры: B, мм | 32 Размеры: A, мм | 27 Размеры: S1, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1214-24 Код заказа | 1-1/2" Размер фланца | 1-7/8x12UN Резьба: Е | 60.5 Размеры: B, мм | 49 Размеры: A, мм | 48 Размеры: S1, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1214-32 Код заказа | 2" Размер фланца | 2-1/2x12UN Резьба: Е | 76.2 Размеры: B, мм | 58 Размеры: A, мм | 63 Размеры: S1, мм | 71.4 Размеры: d1, мм | 9.5 Размеры: I, мм | |
