Угловой 45°, SFS—JIC 74°, проходной (ш-ф)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

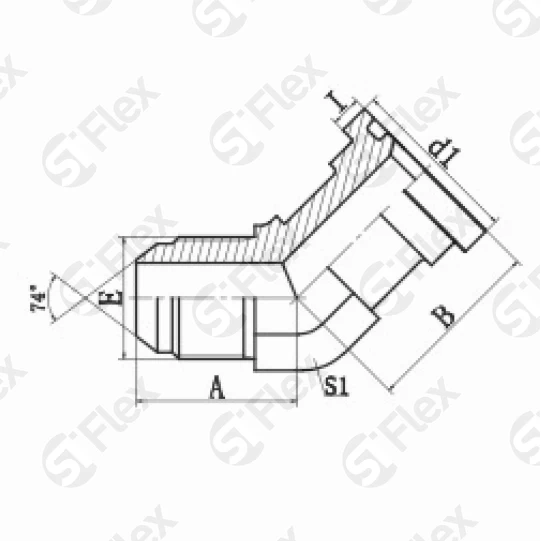

| Код заказа | Размер фланца | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| Е | B, мм | A, мм | S1, мм | d1, мм | I, мм | штук | ||
| S1217-16 Код заказа | 1" Размер фланца | 1-5/16x12UN Резьба: Е | 47 Размеры: B, мм | 38.5 Размеры: A, мм | 33 Размеры: S1, мм | 47.6 Размеры: d1, мм | 9.5 Размеры: I, мм | |
| S1217-16-12 Код заказа | 3/4" Размер фланца | 1-5/16x12UN Резьба: Е | 45 Размеры: B, мм | 38.5 Размеры: A, мм | 33 Размеры: S1, мм | 41.3 Размеры: d1, мм | 8.8 Размеры: I, мм | |
| S1217-16-20 Код заказа | 1-1/4" Размер фланца | 1-5/16x12UN Резьба: Е | 52 Размеры: B, мм | 42 Размеры: A, мм | 41 Размеры: S1, мм | 54 Размеры: d1, мм | 10.3 Размеры: I, мм | |
| S1217-20 Код заказа | 1-1/4" Размер фланца | 1-5/8x12UN Резьба: Е | 52 Размеры: B, мм | 43 Размеры: A, мм | 41 Размеры: S1, мм | 54 Размеры: d1, мм | 10.3 Размеры: I, мм | |
| S1217-20-16 Код заказа | 1" Размер фланца | 1-5/8x12UN Резьба: Е | 52 Размеры: B, мм | 43 Размеры: A, мм | 41 Размеры: S1, мм | 47.6 Размеры: d1, мм | 9.5 Размеры: I, мм | |
| S1217-20-24 Код заказа | 1-1/2" Размер фланца | 1-5/8x12UN Резьба: Е | 60.5 Размеры: B, мм | 46 Размеры: A, мм | 48 Размеры: S1, мм | 63.5 Размеры: d1, мм | 12.6 Размеры: I, мм | |
| S1217-24 Код заказа | 1-1/2" Размер фланца | 1-7/8x12UN Резьба: Е | 60.5 Размеры: B, мм | 49 Размеры: A, мм | 48 Размеры: S1, мм | 63.5 Размеры: d1, мм | 12.6 Размеры: I, мм | |
| S1217-08 Код заказа | 1/2" Размер фланца | 3/4x16UN Резьба: Е | 38 Размеры: B, мм | 27 Размеры: A, мм | 19 Размеры: S1, мм | 31.7 Размеры: d1, мм | 7.8 Размеры: I, мм | |
| S1217-10-08 Код заказа | 1/2" Размер фланца | 7/8x14UN Резьба: Е | 39 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | 31.7 Размеры: d1, мм | 7.8 Размеры: I, мм | |
| S1217-10-12 Код заказа | 3/4" Размер фланца | 7/8x14UN Резьба: Е | 40.1 Размеры: B, мм | 32.5 Размеры: A, мм | 27 Размеры: S1, мм | 41.3 Размеры: d1, мм | 8.8 Размеры: I, мм | |
| S1217-12 Код заказа | 3/4" Размер фланца | 1-1/16x12UN Резьба: Е | 40.1 Размеры: B, мм | 35.5 Размеры: A, мм | 27 Размеры: S1, мм | 41.3 Размеры: d1, мм | 8.8 Размеры: I, мм | |
| S1217-12-16 Код заказа | 1" Размер фланца | 1-1/16x12UN Резьба: Е | 47 Размеры: B, мм | 37.5 Размеры: A, мм | 33 Размеры: S1, мм | 47.6 Размеры: d1, мм | 9.5 Размеры: I, мм | |
