Угловой 90°, BSP 60°, проходной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

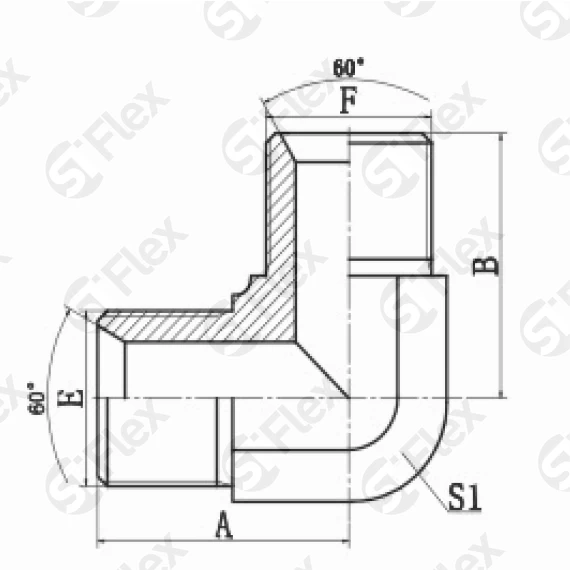

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0602-02 Код заказа | G1/8x28 Резьба: Е | G1/8x28 Резьба: F | 20 Размеры: B, мм | 20 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0602-02-04 Код заказа | G1/8x28 Резьба: Е | G1/4x19 Резьба: F | 25 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0602-04 Код заказа | G1/4x19 Резьба: Е | G1/4x19 Резьба: F | 25 Размеры: B, мм | 25 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0602-04-06 Код заказа | G1/4x19 Резьба: Е | G3/8x19 Резьба: F | 28 Размеры: B, мм | 27 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0602-06 Код заказа | G3/8x19 Резьба: Е | G3/8x19 Резьба: F | 28 Размеры: B, мм | 28 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0602-06-08 Код заказа | G3/8x19 Резьба: Е | G1/2x14 Резьба: F | 35 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0602-08 Код заказа | G1/2x14 Резьба: Е | G1/2x14 Резьба: F | 35 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0602-08-12 Код заказа | G1/2x14 Резьба: Е | G3/4x14 Резьба: F | 40 Размеры: B, мм | 38 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0602-10 Код заказа | G5/8x14 Резьба: Е | G5/8x14 Резьба: F | 35 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0602-10-12 Код заказа | G5/8x14 Резьба: Е | G3/4x14 Резьба: F | 39 Размеры: B, мм | 38 Размеры: A, мм | 30 Размеры: S1, мм | |
| S0602-12 Код заказа | G3/4x14 Резьба: Е | G3/4x14 Резьба: F | 40 Размеры: B, мм | 40 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0602-12-16 Код заказа | G3/4x14 Резьба: Е | G1x11 Резьба: F | 46 Размеры: B, мм | 44 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0602-16 Код заказа | G1x11 Резьба: Е | G1x11 Резьба: F | 46 Размеры: B, мм | 46 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0602-16-20 Код заказа | G1x11 Резьба: Е | G1-1/4x11 Резьба: F | 51 Размеры: B, мм | 51 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0602-20 Код заказа | G1-1/4x11 Резьба: Е | G1-1/4x11 Резьба: F | 51 Размеры: B, мм | 51 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0602-20-24 Код заказа | G1-1/4x11 Резьба: Е | G1-1/2x11 Резьба: F | 58 Размеры: B, мм | 55 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0602-24 Код заказа | G1-1/2x11 Резьба: Е | G1-1/2x11 Резьба: F | 58 Размеры: B, мм | 58 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0602-32 Код заказа | G2x11 Резьба: Е | G2x11 Резьба: F | 68 Размеры: B, мм | 68 Размеры: A, мм | 63 Размеры: S1, мм | |
