Угловой 90°, BSP 60°—Резьба М (Metric) регулируемая (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

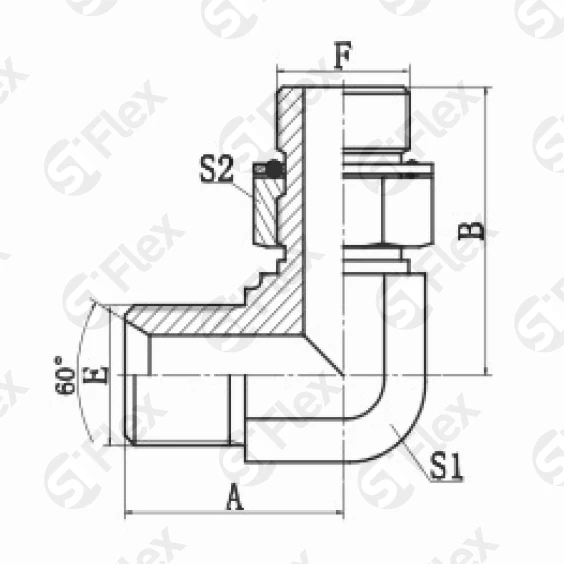

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S0629-02-10OG Код заказа | G1/8x28 Резьба: Е | M10x1 Резьба: F | 27 Размеры: B, мм | 20 Размеры: A, мм | 11 Размеры: S1, мм | 14 Размеры: S2, мм |
|
| S0629-02-12OG Код заказа | G1/8x28 Резьба: Е | M12x1.5 Резьба: F | 31 Размеры: B, мм | 20 Размеры: A, мм | 11 Размеры: S1, мм | 17 Размеры: S2, мм |
|
| S0629-04-12OG Код заказа | G1/4x19 Резьба: Е | M12x1.5 Резьба: F | 32 Размеры: B, мм | 25 Размеры: A, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм |
|
| S0629-04-14OG Код заказа | G1/4x19 Резьба: Е | M14x1.5 Резьба: F | 33 Размеры: B, мм | 25 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0629-04-16OG Код заказа | G1/4x19 Резьба: Е | M16x1.5 Резьба: F | 35 Размеры: B, мм | 27 Размеры: A, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0629-06-14OG Код заказа | G3/8x19 Резьба: Е | M14x1.5 Резьба: F | 34 Размеры: B, мм | 28 Размеры: A, мм | 16 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0629-06-16OG Код заказа | G3/8x19 Резьба: Е | M16x1.5 Резьба: F | 35 Размеры: B, мм | 28 Размеры: A, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0629-06-18OG Код заказа | G3/8x19 Резьба: Е | M18x1.5 Резьба: F | 37 Размеры: B, мм | 29 Размеры: A, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S0629-08-18OG Код заказа | G1/2x14 Резьба: Е | M18x1.5 Резьба: F | 40 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм |
|
| S0629-08-22OG Код заказа | G1/2x14 Резьба: Е | M22x1.5 Резьба: F | 40 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0629-10-22OG Код заказа | G5/8x14 Резьба: Е | M22x1.5 Резьба: F | 40 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0629-12-22OG Код заказа | G3/4x14 Резьба: Е | M22x1.5 Резьба: F | 44 Размеры: B, мм | 40 Размеры: A, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0629-12-27OG Код заказа | G3/4x14 Резьба: Е | M27x2.0 Резьба: F | 49 Размеры: B, мм | 40 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0629-16-27OG Код заказа | G1x11 Резьба: Е | M27x2.0 Резьба: F | 52 Размеры: B, мм | 46 Размеры: A, мм | 33 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0629-16-33OG Код заказа | G1x11 Резьба: Е | M33x2.0 Резьба: F | 53 Размеры: B, мм | 46 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S0629-20-42OG Код заказа | G1-1/4x11 Резьба: Е | M42x2.0 Резьба: F | 57 Размеры: B, мм | 51 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S0629-24-48OG Код заказа | G1-1/2x11 Резьба: Е | M48x2.0 Резьба: F | 63 Размеры: B, мм | 58 Размеры: A, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм |
|
