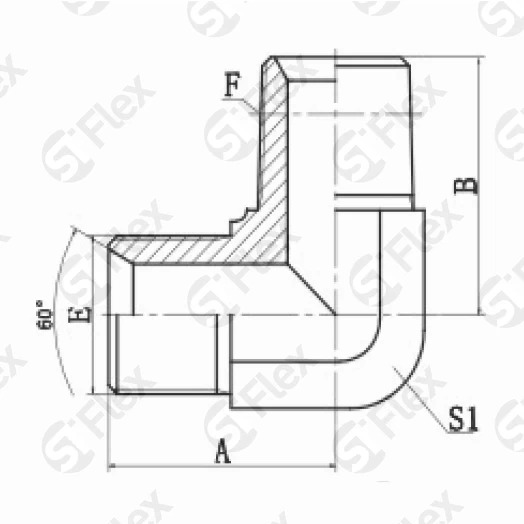

Угловой 90°, BSP 60°—Резьба R (BSPT), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0619-02SP Код заказа | G1/8x28 Резьба: Е | R1/8x28 Резьба: F | 21 Размеры: B, мм | 20 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0619-02-04SP Код заказа | R1/8x28 Резьба: Е | R1/4x19 Резьба: F | 26 Размеры: B, мм | 22 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0619-04SP Код заказа | G1/4x19 Резьба: Е | R1/4x19 Резьба: F | 26 Размеры: B, мм | 25 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0619-04-02SP Код заказа | G1/4x19 Резьба: Е | R1/8x28 Резьба: F | 24 Размеры: B, мм | 25 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0619-04-06SP Код заказа | G1/4x19 Резьба: Е | R3/8x19 Резьба: F | 29 Размеры: B, мм | 25 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0619-04-08SP Код заказа | G1/4x19 Резьба: Е | R1/2x14 Резьба: F | 36 Размеры: B, мм | 30 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0619-06SP Код заказа | G3/8x19 Резьба: Е | R3/8x19 Резьба: F | 29 Размеры: B, мм | 28 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0619-06-04SP Код заказа | G3/8x19 Резьба: Е | R1/4x19 Резьба: F | 27 Размеры: B, мм | 28 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0619-06-08SP Код заказа | G3/8x19 Резьба: Е | R1/2x14 Резьба: F | 36 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0619-08SP Код заказа | G1/2x14 Резьба: Е | R1/2x14 Резьба: F | 36 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0619-08-12SP Код заказа | G1/2x14 Резьба: Е | R3/4x14 Резьба: F | 44 Размеры: B, мм | 38 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0619-08-16SP Код заказа | G1/2x14 Резьба: Е | R1x11 Резьба: F | 50 Размеры: B, мм | 41 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0619-10-08SP Код заказа | G5/8x14 Резьба: Е | R1/2x14 Резьба: F | 36 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0619-10-12SP Код заказа | G5/8x14 Резьба: Е | R3/4x14 Резьба: F | 44 Размеры: B, мм | 39 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0619-12SP Код заказа | G3/4x14 Резьба: Е | R3/4x14 Резьба: F | 43 Размеры: B, мм | 40 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0619-12-06SP Код заказа | G3/4x14 Резьба: Е | R3/8x19 Резьба: F | 36 Размеры: B, мм | 40 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0619-12-08SP Код заказа | G3/4x14 Резьба: Е | R1/2x14 Резьба: F | 40 Размеры: B, мм | 40 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0619-12-16SP Код заказа | G3/4x14 Резьба: Е | R1x11 Резьба: F | 50 Размеры: B, мм | 44 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0619-12-20SP Код заказа | G3/4x14 Резьба: Е | R1-1/4x11 Резьба: F | 57 Размеры: B, мм | 48 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0619-16SP Код заказа | G1x11 Резьба: Е | R1x11 Резьба: F | 50 Размеры: B, мм | 46 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0619-16-08SP Код заказа | G1x11 Резьба: Е | R1/2x14 Резьба: F | 43 Размеры: B, мм | 46 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0619-16-12SP Код заказа | G1x11 Резьба: Е | R3/4x14 Резьба: F | 48 Размеры: B, мм | 46 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0619-16-20SP Код заказа | G1x11 Резьба: Е | R1-1/4x11 Резьба: F | 57 Размеры: B, мм | 51 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0619-20SP Код заказа | G1-1/4x11 Резьба: Е | R1-1/4x11 Резьба: F | 59 Размеры: B, мм | 52 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0619-20-12SP Код заказа | G1-1/4x11 Резьба: Е | R3/4x14 Резьба: F | 54 Размеры: B, мм | 51 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0619-20-16SP Код заказа | G1-1/4x11 Резьба: Е | R1x11 Резьба: F | 57 Размеры: B, мм | 52 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0619-20-24SP Код заказа | G1-1/4x11 Резьба: Е | R1-1/2x11 Резьба: F | 63 Размеры: B, мм | 55 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0619-24SP Код заказа | G1-1/2x11 Резьба: Е | R1-1/2x11 Резьба: F | 62 Размеры: B, мм | 58 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0619-24-20SP Код заказа | G1-1/2x11 Резьба: Е | R1-1/4x11 Резьба: F | 61 Размеры: B, мм | 58 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0619-24-32SP Код заказа | G1-1/2x11 Резьба: Е | R2x11 Резьба: F | 75 Размеры: B, мм | 66 Размеры: A, мм | 63 Размеры: S1, мм | |
| S0619-32SP Код заказа | G2x11 Резьба: Е | R2x11 Резьба: F | 75 Размеры: B, мм | 67 Размеры: A, мм | 63 Размеры: S1, мм | |
| S0619-32-24SP Код заказа | G2x11 Резьба: Е | R1-1/2x11 Резьба: F | 72 Размеры: B, мм | 68 Размеры: A, мм | 63 Размеры: S1, мм | |
