Угловой 90°, BSP 60°—Резьба Z (NPT), ввертной (г-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

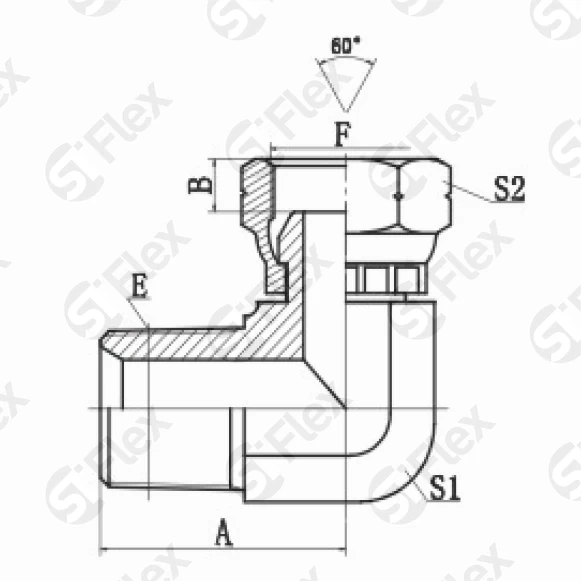

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S0641-02 Код заказа | Z1/8x27 Резьба: Е | G1/8x28 Резьба: F | 6 Размеры: B, мм | 21 Размеры: A, мм | 11 Размеры: S1, мм | 14 Размеры: S2, мм |
|
| S0641-04 Код заказа | Z1/4x18 Резьба: Е | G1/4x19 Резьба: F | 6 Размеры: B, мм | 26 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0641-04-06 Код заказа | Z1/4x18 Резьба: Е | G3/8x19 Резьба: F | 6 Размеры: B, мм | 26 Размеры: A, мм | 14 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0641-06 Код заказа | Z3/8x18 Резьба: Е | G3/8x19 Резьба: F | 6 Размеры: B, мм | 31 Размеры: A, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0641-06-04 Код заказа | Z3/8x18 Резьба: Е | G1/4x19 Резьба: F | 6 Размеры: B, мм | 31 Размеры: A, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S0641-06-08 Код заказа | Z3/8x18 Резьба: Е | G1/2x14 Резьба: F | 8 Размеры: B, мм | 31 Размеры: A, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0641-08 Код заказа | Z1/2x14 Резьба: Е | G1/2x14 Резьба: F | 8 Размеры: B, мм | 37 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0641-08-06 Код заказа | Z1/2x14 Резьба: Е | G3/8x19 Резьба: F | 6 Размеры: B, мм | 37 Размеры: A, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S0641-12 Код заказа | Z3/4x14 Резьба: Е | G3/4x14 Резьба: F | 11 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0641-12-08 Код заказа | Z3/4x14 Резьба: Е | G1/2x14 Резьба: F | 8 Размеры: B, мм | 45 Размеры: A, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S0641-12-16 Код заказа | Z3/4x14 Резьба: Е | G1x11 Резьба: F | 12 Размеры: B, мм | 45 Размеры: A, мм | 30 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S0641-16 Код заказа | Z1x11.5 Резьба: Е | G1x11 Резьба: F | 12 Размеры: B, мм | 50 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S0641-16-12 Код заказа | Z1x11.5 Резьба: Е | G3/4x14 Резьба: F | 11 Размеры: B, мм | 50 Размеры: A, мм | 33 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S0641-20 Код заказа | Z1-1/4x11.5 Резьба: Е | G1-1/4x11 Резьба: F | 11 Размеры: B, мм | 55 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S0641-24 Код заказа | Z1-1/2x11.5 Резьба: Е | G1-1/2x11 Резьба: F | 13 Размеры: B, мм | 59 Размеры: A, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм |
|
| S0641-32 Код заказа | Z2x11.5 Резьба: Е | G2x11 Резьба: F | 16 Размеры: B, мм | 74 Размеры: A, мм | 63 Размеры: S1, мм | 70 Размеры: S2, мм |
|
