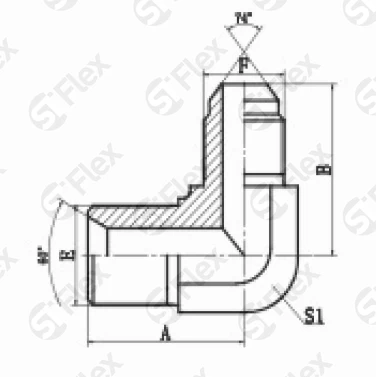

Угловой 90°, BSP 60°—Соединение JIC 74°, ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0631-04 Код заказа | G1/4x19 Резьба: Е | 7/16x20UN Резьба: F | 27 Размеры: B, мм | 25 Размеры: A, мм | 14 Размеры: S1, мм |
|
| S0631-04-05 Код заказа | G1/4x19 Резьба: Е | 1/2x20UN Резьба: F | 28 Размеры: B, мм | 24 Размеры: A, мм | 14 Размеры: S1, мм |
|
| S0631-04-06 Код заказа | G1/4x19 Резьба: Е | 9/16x18UN Резьба: F | 27 Размеры: B, мм | 25 Размеры: A, мм | 14 Размеры: S1, мм |
|
| S0631-06 Код заказа | G3/8x19 Резьба: Е | 9/16x18UN Резьба: F | 29 Размеры: B, мм | 28 Размеры: A, мм | 16 Размеры: S1, мм |
|
| S0631-06-08 Код заказа | G3/8x19 Резьба: Е | 3/4x16UN Резьба: F | 32 Размеры: B, мм | 29 Размеры: A, мм | 19 Размеры: S1, мм |
|
| S0631-08 Код заказа | G1/2x14 Резьба: Е | 3/4x16UN Резьба: F | 35 Размеры: B, мм | 33 Размеры: A, мм | 22 Размеры: S1, мм |
|
| S0631-08-10 Код заказа | G1/2x14 Резьба: Е | 7/8x14UN Резьба: F | 38 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм |
|
| S0631-10 Код заказа | G5/8x14 Резьба: Е | 7/8x14UN Резьба: F | 38 Размеры: B, мм | 33 Размеры: A, мм | 22 Размеры: S1, мм |
|
| S0631-12 Код заказа | G3/4x14 Резьба: Е | 1-1/16x12UN Резьба: F | 44 Размеры: B, мм | 37 Размеры: A, мм | 27 Размеры: S1, мм |
|
| S0631-16 Код заказа | G1x11 Резьба: Е | 1-5/16x12UN Резьба: F | 49 Размеры: B, мм | 43 Размеры: A, мм | 33 Размеры: S1, мм |
|
| S0631-16-20 Код заказа | G1x11 Резьба: Е | 1-5/8x12UN Резьба: F | 56 Размеры: B, мм | 51 Размеры: A, мм | 41 Размеры: S1, мм |
|
