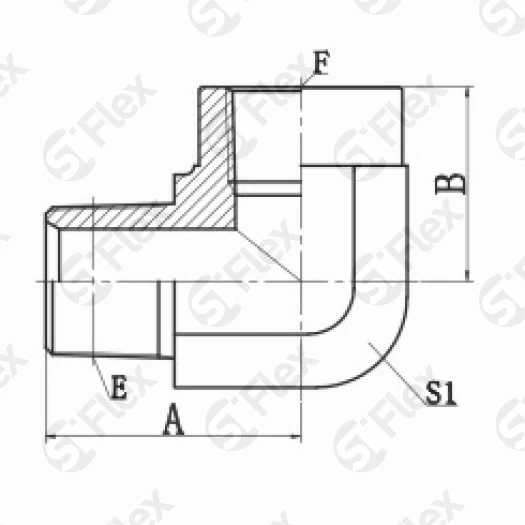

Угловой 90°, BSPT, проходной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0706-02SP Код заказа | R1/8x28 Резьба: Е | R1/8x28 Резьба: F | 23 Размеры: B, мм | 25 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0706-04SP Код заказа | R1/4x19 Резьба: Е | R1/4x19 Резьба: F | 25 Размеры: B, мм | 29 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0706-06SP Код заказа | R3/8x19 Резьба: Е | R3/8x19 Резьба: F | 25 Размеры: B, мм | 34 Размеры: A, мм | 24 Размеры: S1, мм | |
| S0706-08SP Код заказа | R1/2x14 Резьба: Е | R1/2x14 Резьба: F | 32 Размеры: B, мм | 41 Размеры: A, мм | 30 Размеры: S1, мм | |
| S0706-12SP Код заказа | R3/4x14 Резьба: Е | R3/4x14 Резьба: F | 37 Размеры: B, мм | 48 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0706-16SP Код заказа | R1x11 Резьба: Е | R1x11 Резьба: F | 43 Размеры: B, мм | 57 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0706-20SP Код заказа | R1-1/4x11 Резьба: Е | R1-1/4x11 Резьба: F | 50 Размеры: B, мм | 61 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0706-24SP Код заказа | R1-1/2x11 Резьба: Е | R1-1/2x11 Резьба: F | 55 Размеры: B, мм | 75 Размеры: A, мм | 63 Размеры: S1, мм | |
