Угловой 90°, DKI 74°, переборочный (ш-шп)

Стандарты
Стандарты
ГОСТ


Тип
Тип
DKI 74°
JIC 74° Metric
Материал
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Сборка

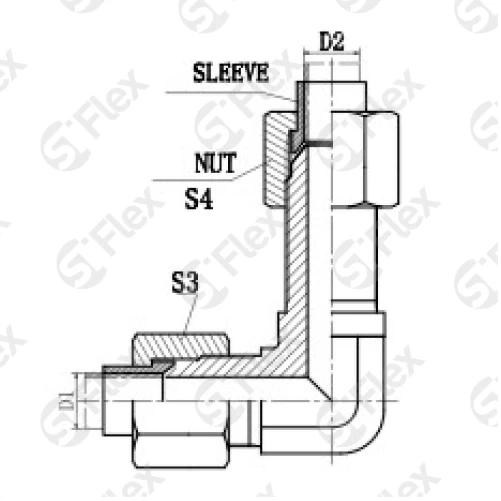

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN


Дополнительно
Дополнительно

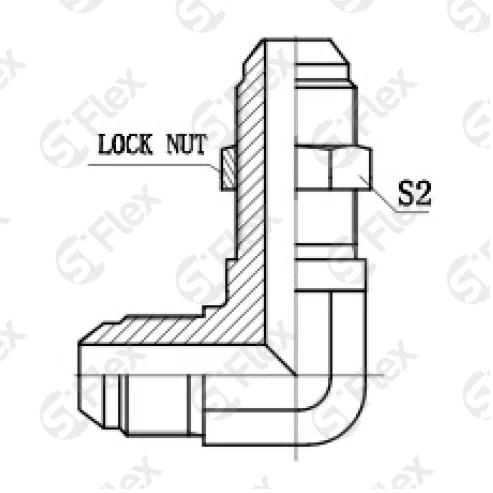

Для заказа фиксирующей гайки добавьте к артикулу S...LN

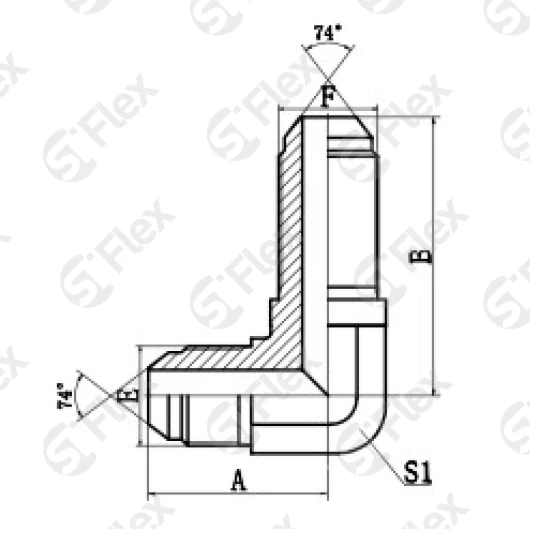

Код заказа Резьба Наружный диаметр трубки Размеры Количество
Е F D1 D2 B, мм A, мм S1, мм S2, мм S3, мм S4, мм штук
S0306-12 Код заказа M12x1.5 Резьба: Е M12x1.5 Резьба: F 6 Наружный диаметр трубки: D1 6 Наружный диаметр трубки: D2 52 Размеры: B, мм 26 Размеры: A, мм 11 Размеры: S1, мм 17 Размеры: S2, мм 14 Размеры: S3, мм 14 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-14 Код заказа M14x1.5 Резьба: Е M14x1.5 Резьба: F 8 Наружный диаметр трубки: D1 8 Наружный диаметр трубки: D2 56 Размеры: B, мм 30 Размеры: A, мм 14 Размеры: S1, мм 19 Размеры: S2, мм 17 Размеры: S3, мм 17 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-16 Код заказа M16x1.5 Резьба: Е M16x1.5 Резьба: F 10 Наружный диаметр трубки: D1 10 Наружный диаметр трубки: D2 58 Размеры: B, мм 32 Размеры: A, мм 16 Размеры: S1, мм 22 Размеры: S2, мм 19 Размеры: S3, мм 19 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-18 Код заказа M18x1.5 Резьба: Е M18x1.5 Резьба: F 12 Наружный диаметр трубки: D1 12 Наружный диаметр трубки: D2 62 Размеры: B, мм 34 Размеры: A, мм 19 Размеры: S1, мм 24 Размеры: S2, мм 22 Размеры: S3, мм 22 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-22 Код заказа M22x1.5 Резьба: Е M22x1.5 Резьба: F 14 Наружный диаметр трубки: D1 14 Наружный диаметр трубки: D2 64 Размеры: B, мм 38 Размеры: A, мм 22 Размеры: S1, мм 27 Размеры: S2, мм 27 Размеры: S3, мм 27 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-27 Код заказа M27x1.5 Резьба: Е M27x1.5 Резьба: F 18 Наружный диаметр трубки: D1 18 Наружный диаметр трубки: D2 72 Размеры: B, мм 42 Размеры: A, мм 27 Размеры: S1, мм 32 Размеры: S2, мм 32 Размеры: S3, мм 32 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-30 Код заказа M30x1.5 Резьба: Е M30x1.5 Резьба: F 20 Наружный диаметр трубки: D1 20 Наружный диаметр трубки: D2 78 Размеры: B, мм 46 Размеры: A, мм 30 Размеры: S1, мм 36 Размеры: S2, мм 36 Размеры: S3, мм 36 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-33 Код заказа M33x2.0 Резьба: Е M33x2.0 Резьба: F 22 Наружный диаметр трубки: D1 22 Наружный диаметр трубки: D2 82 Размеры: B, мм 52 Размеры: A, мм 33 Размеры: S1, мм 41 Размеры: S2, мм 38 Размеры: S3, мм 38 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-36 Код заказа M36x2.0 Резьба: Е M36x2.0 Резьба: F 25 Наружный диаметр трубки: D1 25 Наружный диаметр трубки: D2 86 Размеры: B, мм 52 Размеры: A, мм 36 Размеры: S1, мм 41 Размеры: S2, мм 41 Размеры: S3, мм 41 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-39 Код заказа M39x2.0 Резьба: Е M39x2.0 Резьба: F 28 Наружный диаметр трубки: D1 28 Наружный диаметр трубки: D2 88 Размеры: B, мм 56 Размеры: A, мм 41 Размеры: S1, мм 46 Размеры: S2, мм 46 Размеры: S3, мм 46 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-42 Код заказа M42x2.0 Резьба: Е M42x2.0 Резьба: F 32 Наружный диаметр трубки: D1 32 Наружный диаметр трубки: D2 95 Размеры: B, мм 57 Размеры: A, мм 41 Размеры: S1, мм 50 Размеры: S2, мм 50 Размеры: S3, мм 50 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
S0306-45 Код заказа M45x2.0 Резьба: Е M45x2.0 Резьба: F 34 Наружный диаметр трубки: D1 34 Наружный диаметр трубки: D2 96 Размеры: B, мм 63 Размеры: A, мм 48 Размеры: S1, мм 55 Размеры: S2, мм 55 Размеры: S3, мм 55 Размеры: S4, мм
- +
×
Выбрано максимальное количество, доступное для заказа
