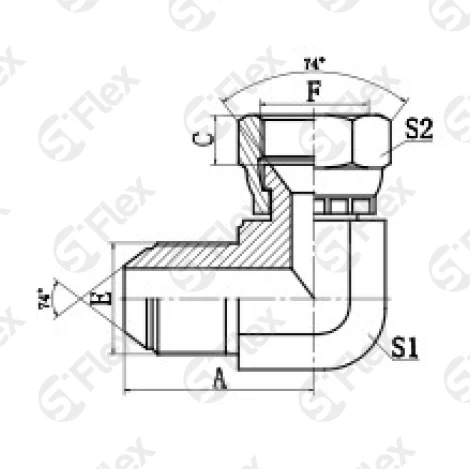

Угловой 90°, DKI 74°, проходной (ш-г)

Ссылка скопирована

Стандарты

ГОСТ

Тип

DKI 74°
JIC 74° Metric

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

Код заказа	Резьба		Наружный диаметр трубки	Размеры					Количество
	Е	F	D	A, мм	C, мм	S1, мм	S2, мм	S3, мм	штук
S0303-14 Код заказа	M14x1.5 Резьба: Е	M14x1.5 Резьба: F	8 Наружный диаметр трубки: D	30 Размеры: A, мм	9 Размеры: C, мм	14 Размеры: S1, мм	19 Размеры: S2, мм	17 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0303-16 Код заказа	M16x1.5 Резьба: Е	M16x1.5 Резьба: F	10 Наружный диаметр трубки: D	33 Размеры: A, мм	8 Размеры: C, мм	16 Размеры: S1, мм	22 Размеры: S2, мм	19 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0303-18 Код заказа	M18x1.5 Резьба: Е	M18x1.5 Резьба: F	12 Наружный диаметр трубки: D	34 Размеры: A, мм	8 Размеры: C, мм	19 Размеры: S1, мм	24 Размеры: S2, мм	22 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0303-22 Код заказа	M22x1.5 Резьба: Е	M22x1.5 Резьба: F	14 Наружный диаметр трубки: D	38 Размеры: A, мм	10 Размеры: C, мм	22 Размеры: S1, мм	27 Размеры: S2, мм	27 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0303-27 Код заказа	M27x1.5 Резьба: Е	M27x1.5 Резьба: F	18 Наружный диаметр трубки: D	42 Размеры: A, мм	10 Размеры: C, мм	27 Размеры: S1, мм	32 Размеры: S2, мм	32 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0303-30 Код заказа	M30x1.5 Резьба: Е	M30x1.5 Резьба: F	20 Наружный диаметр трубки: D	46 Размеры: A, мм	11 Размеры: C, мм	30 Размеры: S1, мм	36 Размеры: S2, мм	36 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0303-33 Код заказа	M33x2.0 Резьба: Е	M33x2.0 Резьба: F	22 Наружный диаметр трубки: D	50 Размеры: A, мм	13 Размеры: C, мм	33 Размеры: S1, мм	41 Размеры: S2, мм	38 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0303-36 Код заказа	M36x2.0 Резьба: Е	M36x2.0 Резьба: F	25 Наружный диаметр трубки: D	52 Размеры: A, мм	13 Размеры: C, мм	36 Размеры: S1, мм	41 Размеры: S2, мм	41 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0303-39 Код заказа	M39x2.0 Резьба: Е	M39x2.0 Резьба: F	28 Наружный диаметр трубки: D	56 Размеры: A, мм	13 Размеры: C, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	46 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
S0303-45 Код заказа	M45x2.0 Резьба: Е	M45x2.0 Резьба: F	34 Наружный диаметр трубки: D	63 Размеры: A, мм	15 Размеры: C, мм	48 Размеры: S1, мм	55 Размеры: S2, мм	55 Размеры: S3, мм	- + × Выбрано максимальное количество, доступное для заказа
