Угловой 90°, DKI 74°—Резьба R (BSPT), ввертной (ш-ш)

Ссылка скопирована

Стандарты

ГОСТ

Тип

DKI 74°
JIC 74° Metric

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

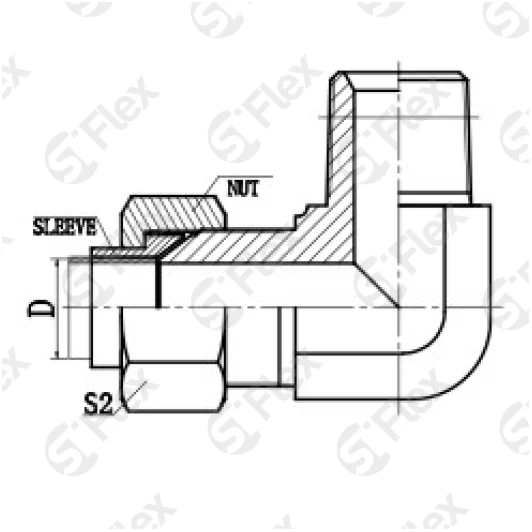

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

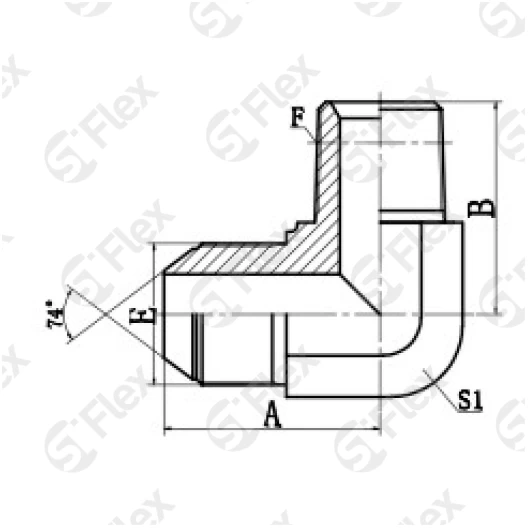

Код заказа	Резьба		Наружный диаметр трубки	Размеры				Количество
	Е	F	D	B, мм	A, мм	S1, мм	S2, мм	штук
S0319-12-02 Код заказа	M12x1.5 Резьба: Е	G1/8x28 Резьба: F	6 Наружный диаметр трубки: D	10 Размеры: B, мм	16 Размеры: A, мм	14 Размеры: S1, мм	14 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-14-04 Код заказа	M14x1.5 Резьба: Е	G1/4x19 Резьба: F	8 Наружный диаметр трубки: D	12 Размеры: B, мм	17 Размеры: A, мм	19 Размеры: S1, мм	17 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-16-06 Код заказа	M16x1.5 Резьба: Е	G3/8x19 Резьба: F	10 Наружный диаметр трубки: D	14 Размеры: B, мм	18 Размеры: A, мм	22 Размеры: S1, мм	19 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-18-06 Код заказа	M18x1.5 Резьба: Е	G3/8x19 Резьба: F	12 Наружный диаметр трубки: D	14 Размеры: B, мм	18 Размеры: A, мм	22 Размеры: S1, мм	22 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-22-08 Код заказа	M22x1.5 Резьба: Е	G1/2x14 Резьба: F	14 Наружный диаметр трубки: D	16 Размеры: B, мм	20 Размеры: A, мм	27 Размеры: S1, мм	27 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-24-10 Код заказа	M24x1.5 Резьба: Е	G5/8x14 Резьба: F	16 Наружный диаметр трубки: D	18 Размеры: B, мм	20 Размеры: A, мм	30 Размеры: S1, мм	30 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-27-12 Код заказа	M27x1.5 Резьба: Е	G3/4x14 Резьба: F	18 Наружный диаметр трубки: D	19 Размеры: B, мм	20 Размеры: A, мм	32 Размеры: S1, мм	32 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-30-12 Код заказа	M30x1.5 Резьба: Е	G3/4x14 Резьба: F	20 Наружный диаметр трубки: D	19 Размеры: B, мм	23 Размеры: A, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-30E-12 Код заказа	M30x2.0 Резьба: Е	G3/4x14 Резьба: F	20 Наружный диаметр трубки: D	19 Размеры: B, мм	26 Размеры: A, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-33-16 Код заказа	M33x2.0 Резьба: Е	G1x11 Резьба: F	22 Наружный диаметр трубки: D	21 Размеры: B, мм	26 Размеры: A, мм	41 Размеры: S1, мм	38 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-39-16 Код заказа	M39x2.0 Резьба: Е	G1x11 Резьба: F	28 Наружный диаметр трубки: D	21 Размеры: B, мм	26 Размеры: A, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
S0319-45-20 Код заказа	M45x2.0 Резьба: Е	G1-1/4x11 Резьба: F	34 Наружный диаметр трубки: D	21 Размеры: B, мм	29 Размеры: A, мм	50 Размеры: S1, мм	55 Размеры: S2, мм	- + × Выбрано максимальное количество, доступное для заказа
