Угловой 90°, Фланец SFL—DKO-L/S 24°, укороченный, проходной (ш-ф)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

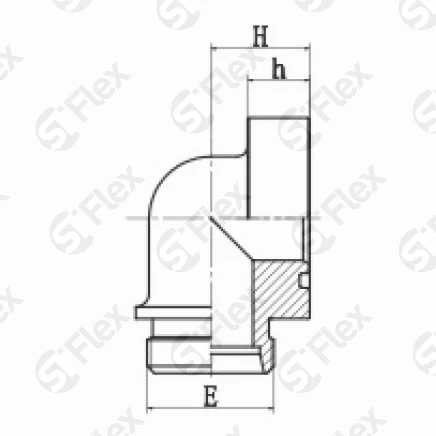

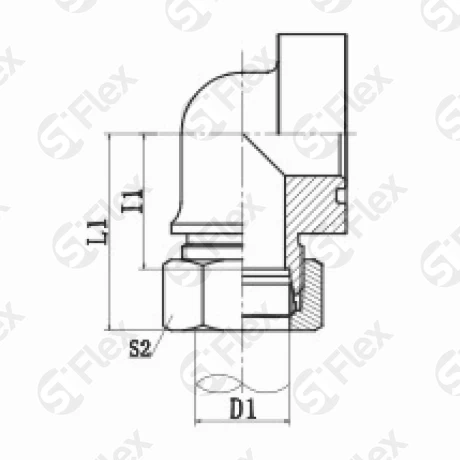

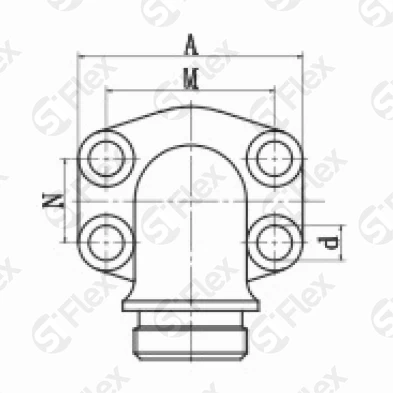

| Код заказа | Размер фланца | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Е | D1 | A, мм | H, мм | I1, мм | L1, мм | S2, мм | d, мм | h, мм | M, мм | N, мм | штук | ||
| S1203L-22-08W Код заказа | 1/2" Размер фланца | M22x1.5 Резьба: Е | 15 Наружный диаметр трубки: D1 | 53.8 Размеры: A, мм | 18 Размеры: H, мм | 28 Размеры: I1, мм | 43 Размеры: L1, мм | 27 Размеры: S2, мм | 9 Размеры: d, мм | 16 Размеры: h, мм | 38.1 Размеры: M, мм | 17.5 Размеры: N, мм |
|
| S1203L-30-12W Код заказа | 3/4" Размер фланца | M30x2.0 Резьба: Е | 22 Наружный диаметр трубки: D1 | 65 Размеры: A, мм | 22 Размеры: H, мм | 30.5 Размеры: I1, мм | 47 Размеры: L1, мм | 36 Размеры: S2, мм | 11 Размеры: d, мм | 18 Размеры: h, мм | 47.6 Размеры: M, мм | 22.2 Размеры: N, мм |
|
| S1203L-36-16W Код заказа | 1" Размер фланца | M36x2.0 Резьба: Е | 28 Наружный диаметр трубки: D1 | 69.9 Размеры: A, мм | 26 Размеры: H, мм | 34.5 Размеры: I1, мм | 51 Размеры: L1, мм | 41 Размеры: S2, мм | 11 Размеры: d, мм | 19 Размеры: h, мм | 52.4 Размеры: M, мм | 26.2 Размеры: N, мм |
|
| S1203L-20W Код заказа | 1-1/4" Размер фланца | M45x2.0 Резьба: Е | 35 Наружный диаметр трубки: D1 | 79.2 Размеры: A, мм | 32 Размеры: H, мм | 37.5 Размеры: I1, мм | 59 Размеры: L1, мм | 50 Размеры: S2, мм | 11 Размеры: d, мм | 22 Размеры: h, мм | 58.7 Размеры: M, мм | 30.2 Размеры: N, мм |
|
| S1203L-52-24W Код заказа | 1-1/2" Размер фланца | M52x2.0 Резьба: Е | 42 Наружный диаметр трубки: D1 | 93.7 Размеры: A, мм | 36 Размеры: H, мм | 43 Размеры: I1, мм | 66 Размеры: L1, мм | 60 Размеры: S2, мм | 13.5 Размеры: d, мм | 26 Размеры: h, мм | 69.9 Размеры: M, мм | 35.7 Размеры: N, мм |
|
| S1203S-24-08W Код заказа | 1/2" Размер фланца | M24x1.5 Резьба: Е | 16 Наружный диаметр трубки: D1 | 53.8 Размеры: A, мм | 20 Размеры: H, мм | 28.5 Размеры: I1, мм | 47 Размеры: L1, мм | 30 Размеры: S2, мм | 9 Размеры: d, мм | 16 Размеры: h, мм | 38.1 Размеры: M, мм | 17.5 Размеры: N, мм |
|
| S1203S-30-12W Код заказа | 3/4" Размер фланца | M30x2.0 Резьба: Е | 20 Наружный диаметр трубки: D1 | 65 Размеры: A, мм | 24 Размеры: H, мм | 29.5 Размеры: I1, мм | 51 Размеры: L1, мм | 36 Размеры: S2, мм | 11 Размеры: d, мм | 18 Размеры: h, мм | 47.6 Размеры: M, мм | 22.2 Размеры: N, мм |
|
| S1203S-36-16W Код заказа | 1" Размер фланца | M36x2.0 Резьба: Е | 25 Наружный диаметр трубки: D1 | 69.9 Размеры: A, мм | 30 Размеры: H, мм | 34 Размеры: I1, мм | 58 Размеры: L1, мм | 46 Размеры: S2, мм | 11 Размеры: d, мм | 19 Размеры: h, мм | 52.4 Размеры: M, мм | 26.2 Размеры: N, мм |
|
| S1203S-12-20W Код заказа | 1-1/4" Размер фланца | M42x2.0 Резьба: Е | 30 Наружный диаметр трубки: D1 | 79.2 Размеры: A, мм | 32 Размеры: H, мм | 38.5 Размеры: I1, мм | 65 Размеры: L1, мм | 50 Размеры: S2, мм | 11 Размеры: d, мм | 22 Размеры: h, мм | 58.7 Размеры: M, мм | 30.2 Размеры: N, мм |
|
| S1203S-52-24W Код заказа | 1-1/2" Размер фланца | M52x2.0 Резьба: Е | 38 Наружный диаметр трубки: D1 | 93.7 Размеры: A, мм | 36 Размеры: H, мм | 44 Размеры: I1, мм | 75 Размеры: L1, мм | 60 Размеры: S2, мм | 13.5 Размеры: d, мм | 26 Размеры: h, мм | 69.9 Размеры: M, мм | 35.7 Размеры: N, мм |
|
