Угловой 90°, Фланец SFS—DKO-L/S 24°, укороченный, проходной (ш-ф)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN
| Код заказа | Размер фланца | Резьба | Наружный диаметр трубки | Размеры | Количество | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

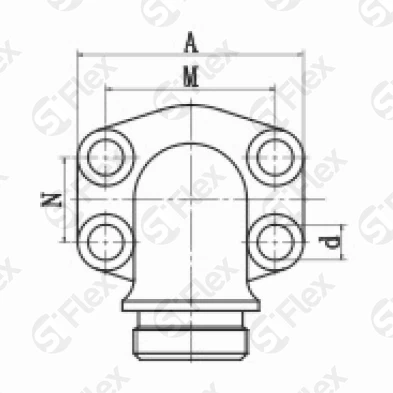

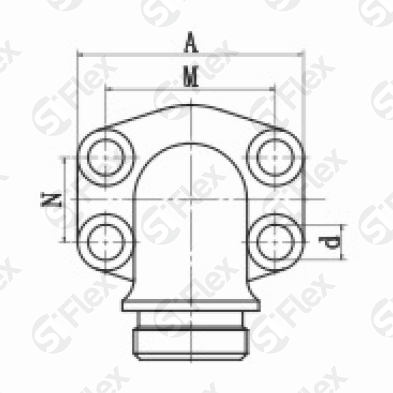

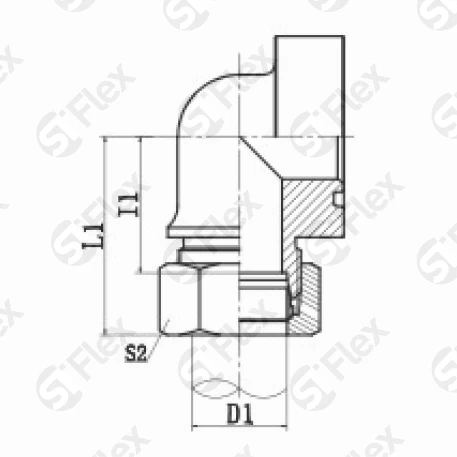

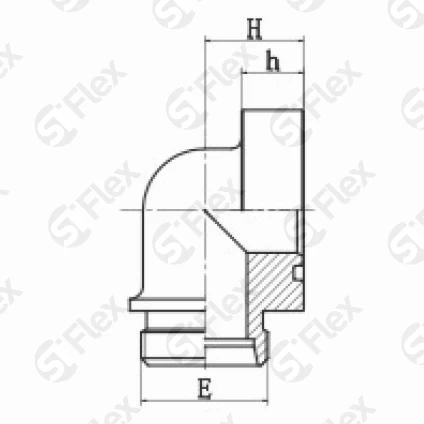

| Е | D1 | A, мм | H, мм | I1, мм | L1, мм | S2, мм | d, мм | h, мм | M, мм | N, мм | штук | ||
| S1204S-24-08W Код заказа | 1/2" Размер фланца | M24x1.5 Резьба: Е | 16 Наружный диаметр трубки: D1 | 56.3 Размеры: A, мм | 20 Размеры: H, мм | 28.5 Размеры: I1, мм | 47 Размеры: L1, мм | 30 Размеры: S2, мм | 9 Размеры: d, мм | 16 Размеры: h, мм | 40.5 Размеры: M, мм | 18.2 Размеры: N, мм |
|
| S1204S-30-12W Код заказа | 3/4" Размер фланца | M30x2.0 Резьба: Е | 20 Наружный диаметр трубки: D1 | 71.4 Размеры: A, мм | 26 Размеры: H, мм | 30.5 Размеры: I1, мм | 52 Размеры: L1, мм | 36 Размеры: S2, мм | 11 Размеры: d, мм | 19 Размеры: h, мм | 50.8 Размеры: M, мм | 23.8 Размеры: N, мм |
|
| S1204S-36-16W Код заказа | 1" Размер фланца | M36x2.0 Резьба: Е | 25 Наружный диаметр трубки: D1 | 81 Размеры: A, мм | 32 Размеры: H, мм | 36 Размеры: I1, мм | 60 Размеры: L1, мм | 46 Размеры: S2, мм | 13 Размеры: d, мм | 24 Размеры: h, мм | 57.2 Размеры: M, мм | 27.8 Размеры: N, мм |
|
| S1204S-42-20W Код заказа | 1-1/4" Размер фланца | M42x2.0 Резьба: Е | 30 Наружный диаметр трубки: D1 | 95.3 Размеры: A, мм | 38 Размеры: H, мм | 41.5 Размеры: I1, мм | 68 Размеры: L1, мм | 50 Размеры: S2, мм | 15 Размеры: d, мм | 25 Размеры: h, мм | 66.7 Размеры: M, мм | 31.8 Размеры: N, мм |
|
| S1204S-52-24W Код заказа | 1-1/2" Размер фланца | M52x2.0 Резьба: Е | 38 Наружный диаметр трубки: D1 | 113 Размеры: A, мм | 40 Размеры: H, мм | 45 Размеры: I1, мм | 76 Размеры: L1, мм | 60 Размеры: S2, мм | 17 Размеры: d, мм | 26 Размеры: h, мм | 79.4 Размеры: M, мм | 36.6 Размеры: N, мм |
|
