Угловой 90°, JIC 74°, проходной (ш-г)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

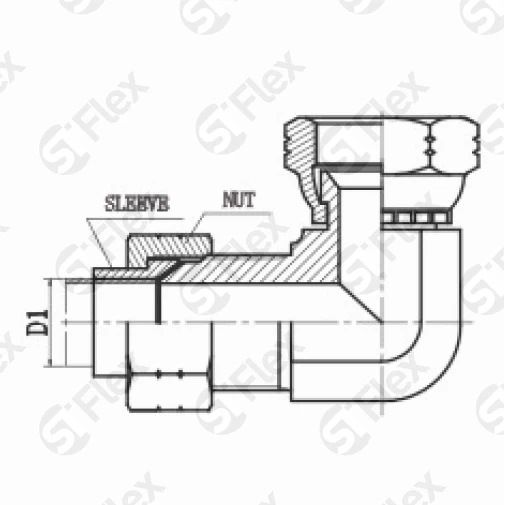

Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

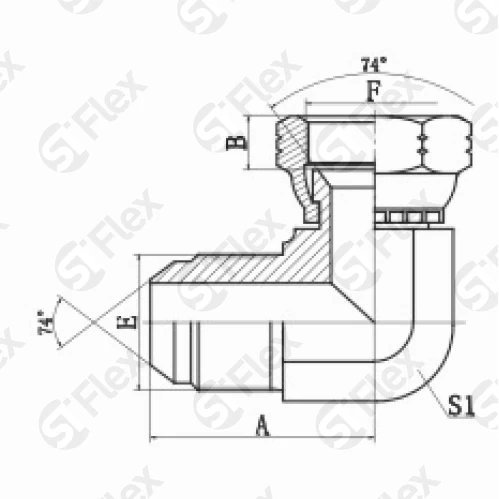

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S0908-02 Код заказа | 5/16x24UN Резьба: Е | 5/16x24UN Резьба: F | 6 Размеры: B, мм | 21 Размеры: A, мм | 11 Размеры: S1, мм | 12 Размеры: S2, мм | |
| S0908-03 Код заказа | 3/8x24UN Резьба: Е | 3/8x24UN Резьба: F | 5 Размеры: B, мм | 22 Размеры: A, мм | 11 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0908-04 Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 9 Размеры: B, мм | 25 Размеры: A, мм | 11 Размеры: S1, мм | 15 Размеры: S2, мм | |
| S0908-05 Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 10 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0908-06 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0908-06-08 Код заказа | 9/16x18UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 29 Размеры: A, мм | 16 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0908-08-06 Код заказа | 3/4x16UN Резьба: Е | 9/16x18UN Резьба: F | 11 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0908-08 Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0908-08-10 Код заказа | 3/4x16UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0908-10 Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 38 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0908-10-08 Код заказа | 7/8x14UN Резьба: Е | 3/4x16UN Резьба: F | 11 Размеры: B, мм | 38 Размеры: A, мм | 22 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0908-10-12 Код заказа | 7/8x14UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 40 Размеры: A, мм | 24 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0908-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 15 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0908-12-10 Код заказа | 1-1/16x12UN Резьба: Е | 7/8x14UN Резьба: F | 13 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0908-12-16 Код заказа | 1-1/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 46 Размеры: A, мм | 30 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0908-14 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 15 Размеры: B, мм | 48 Размеры: A, мм | 30 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0908-16 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0908-16-20 Код заказа | 1-5/16x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 54 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0908-20-16 Код заказа | 1-5/8x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 16 Размеры: B, мм | 56 Размеры: A, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0908-20 Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 56 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0908-20-24 Код заказа | 1-5/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 20 Размеры: B, мм | 60 Размеры: A, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм | |
| S0908-24-20 Код заказа | 1-7/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 17 Размеры: B, мм | 63 Размеры: A, мм | 48 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0908-24 Код заказа | 1-7/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 20 Размеры: B, мм | 63 Размеры: A, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм | |
| S0908-32 Код заказа | 2-1/2x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 25 Размеры: B, мм | 76 Размеры: A, мм | 63 Размеры: S1, мм | 75 Размеры: S2, мм | |
