Угловой 90°, JIC 74°, проходной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

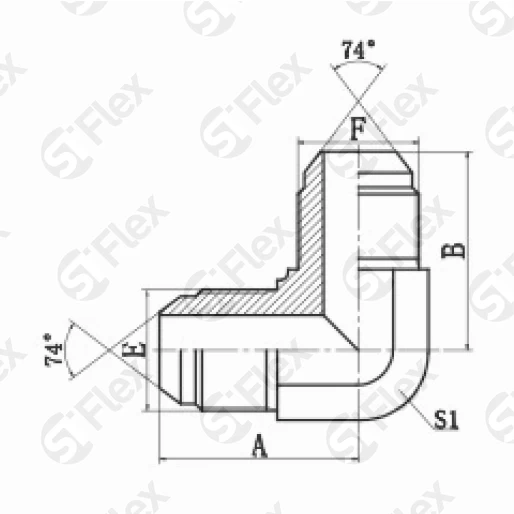

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0903-02 Код заказа | 5/16x24UN Резьба: Е | 5/16x24UN Резьба: F | 21 Размеры: B, мм | 21 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0903-03 Код заказа | 3/8x24UN Резьба: Е | 3/8x24UN Резьба: F | 22 Размеры: B, мм | 22 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0903-04 Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 25 Размеры: B, мм | 25 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0903-05 Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 27 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0903-05-06 Код заказа | 1/2x20UN Резьба: Е | 9/16x18UN Резьба: F | 27 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0903-06 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 27 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0903-06-08 Код заказа | 9/16x18UN Резьба: Е | 3/4x16UN Резьба: F | 32 Размеры: B, мм | 30 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0903-06-10 Код заказа | 9/16x18UN Резьба: Е | 7/8x14UN Резьба: F | 38 Размеры: B, мм | 32 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0903-08 Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 32 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0903-08-10 Код заказа | 3/4x16UN Резьба: Е | 7/8x14UN Резьба: F | 38 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0903-10 Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 38 Размеры: B, мм | 38 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0903-10-12 Код заказа | 7/8x14UN Резьба: Е | 1-1/16x12UN Резьба: F | 44 Размеры: B, мм | 41 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0903-12 Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 44 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0903-14 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 48 Размеры: B, мм | 48 Размеры: A, мм | 30 Размеры: S1, мм | |
| S0903-20 Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 56 Размеры: B, мм | 56 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0903-24 Код заказа | 1-7/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 63 Размеры: B, мм | 63 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0903-32 Код заказа | 2-1/2x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 78 Размеры: B, мм | 78 Размеры: A, мм | 63 Размеры: S1, мм | |
