Угловой 90°, JIC 74°—Резьба R (BSPT), ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

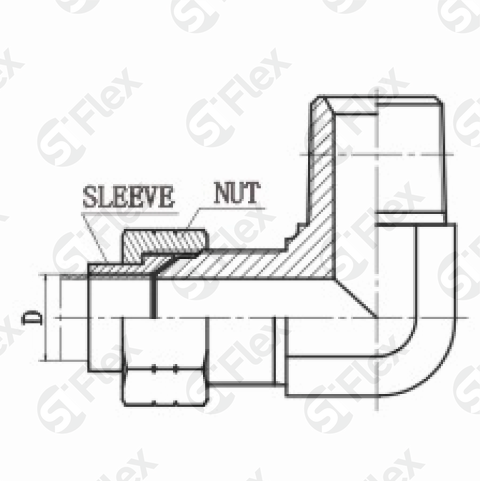

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

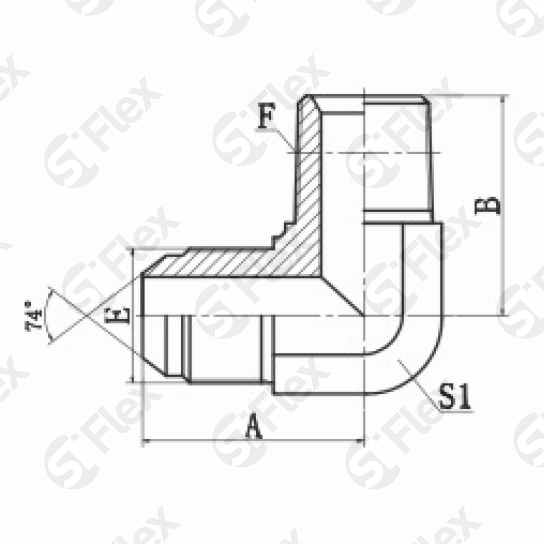

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0941-02SP Код заказа | 5/16x24UN Резьба: Е | R1/8x28 Резьба: F | 21 Размеры: B, мм | 21 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0941-04-02SP Код заказа | 7/16x20UN Резьба: Е | R1/8x28 Резьба: F | 21 Размеры: B, мм | 25 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0941-04SP Код заказа | 7/16x20UN Резьба: Е | R1/4x19 Резьба: F | 26 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0941-04-06SP Код заказа | 7/16x20UN Резьба: Е | R3/8x19 Резьба: F | 28 Размеры: B, мм | 28 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0941-05-02SP Код заказа | 1/2x20UN Резьба: Е | R1/8x28 Резьба: F | 24 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0941-05-04SP Код заказа | 1/2x20UN Резьба: Е | R1/4x19 Резьба: F | 26 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0941-05-06SP Код заказа | 1/2x20UN Резьба: Е | R3/8x19 Резьба: F | 28 Размеры: B, мм | 28 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0941-06-02SP Код заказа | 9/16x18UN Резьба: Е | R1/8x28 Резьба: F | 24 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0941-06-04SP Код заказа | 9/16x18UN Резьба: Е | R1/4x19 Резьба: F | 26 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0941-06SP Код заказа | 9/16x18UN Резьба: Е | R3/8x19 Резьба: F | 29 Размеры: B, мм | 29 Размеры: A, мм | 16 Размеры: S1, мм | |
| S0941-06-08SP Код заказа | 9/16x18UN Резьба: Е | R1/2x14 Резьба: F | 36 Размеры: B, мм | 32 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0941-08-04SP Код заказа | 3/4x16UN Резьба: Е | R1/4x19 Резьба: F | 28 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0941-08-06SP Код заказа | 3/4x16UN Резьба: Е | R3/8x19 Резьба: F | 31 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0941-08SP Код заказа | 3/4x16UN Резьба: Е | R1/2x14 Резьба: F | 36 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0941-08-12SP Код заказа | 3/4x16UN Резьба: Е | R3/4x14 Резьба: F | 44 Размеры: B, мм | 38 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0941-10-06SP Код заказа | 7/8x14UN Резьба: Е | R3/8x19 Резьба: F | 32 Размеры: B, мм | 38 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0941-10-08SP Код заказа | 7/8x14UN Резьба: Е | R1/2x14 Резьба: F | 36 Размеры: B, мм | 38 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0941-10-12SP Код заказа | 7/8x14UN Резьба: Е | R3/4x14 Резьба: F | 44 Размеры: B, мм | 41 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0941-12-08SP Код заказа | 1-1/16x12UN Резьба: Е | R1/2x14 Резьба: F | 40 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0941-12SP Код заказа | 1-1/16x12UN Резьба: Е | R3/4x14 Резьба: F | 44 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0941-12-16SP Код заказа | 1-1/16x12UN Резьба: Е | R1x11 Резьба: F | 50 Размеры: B, мм | 48 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0941-16-12SP Код заказа | 1-5/16x12UN Резьба: Е | R3/4x14 Резьба: F | 48 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0941-16SP Код заказа | 1-5/16x12UN Резьба: Е | R1x11 Резьба: F | 50 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0941-16-20SP Код заказа | 1-5/16x12UN Резьба: Е | R1-1/4x11 Резьба: F | 57 Размеры: B, мм | 54 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0941-20-16SP Код заказа | 1-5/8x12UN Резьба: Е | R1x11 Резьба: F | 57 Размеры: B, мм | 56 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0941-20SP Код заказа | 1-5/8x12UN Резьба: Е | R1-1/4x11 Резьба: F | 57 Размеры: B, мм | 56 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0941-24-20SP Код заказа | 1-7/8x12UN Резьба: Е | R1-1/4x11 Резьба: F | 61 Размеры: B, мм | 63 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0941-24SP Код заказа | 1-7/8x12UN Резьба: Е | R1-1/2x11 Резьба: F | 63 Размеры: B, мм | 63 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0941-24-32SP Код заказа | 1-7/8x12UN Резьба: Е | R2x11 Резьба: F | 67 Размеры: B, мм | 75 Размеры: A, мм | 63 Размеры: S1, мм | |
| S0941-32SP Код заказа | 2-1/2x12UN Резьба: Е | R2x11 Резьба: F | 67 Размеры: B, мм | 75 Размеры: A, мм | 63 Размеры: S1, мм | |
