Угловой 90°, JIC 74°—Резьба UN (UNF), удлинённый, ввертной (ш-ш.к.)

Ссылка скопирована

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

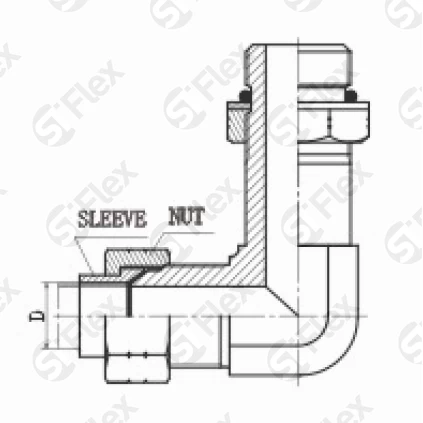

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

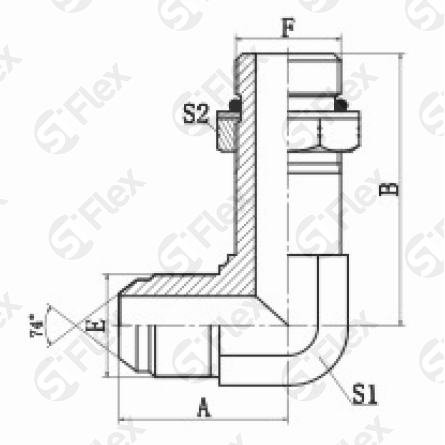

Код заказа	Резьба		Размеры				Количество
	Е	F	B, мм	A, мм	S1, мм	S2, мм	штук
S0948-04OGL Код заказа	7/16x20UN Резьба: Е	7/16x20UN Резьба: F	44 Размеры: B, мм	25 Размеры: A, мм	11 Размеры: S1, мм	17 Размеры: S2, мм
S0948-06OGL Код заказа	9/16x18UN Резьба: Е	9/16x18UN Резьба: F	53 Размеры: B, мм	27 Размеры: A, мм	14 Размеры: S1, мм	19 Размеры: S2, мм
S0948-08OGL Код заказа	3/4x16UN Резьба: Е	3/4x16UN Резьба: F	64 Размеры: B, мм	33 Размеры: A, мм	19 Размеры: S1, мм	24 Размеры: S2, мм
S0948-10OGL Код заказа	7/8x14UN Резьба: Е	7/8x14UN Резьба: F	73 Размеры: B, мм	38 Размеры: A, мм	22 Размеры: S1, мм	27 Размеры: S2, мм
S0948-12OGL Код заказа	1-1/16x12UN Резьба: Е	1-1/16x12UN Резьба: F	85 Размеры: B, мм	44 Размеры: A, мм	27 Размеры: S1, мм	32 Размеры: S2, мм
S0948-16OGL Код заказа	1-5/16x12UN Резьба: Е	1-5/16x12UN Резьба: F	95 Размеры: B, мм	49 Размеры: A, мм	33 Размеры: S1, мм	41 Размеры: S2, мм
