Угловой 90°, JIC 74°—Резьба UN (UNF), ввертной (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Сборка

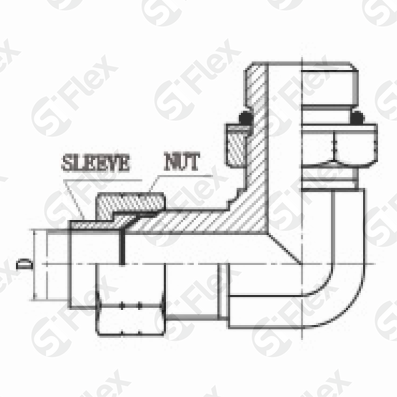

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

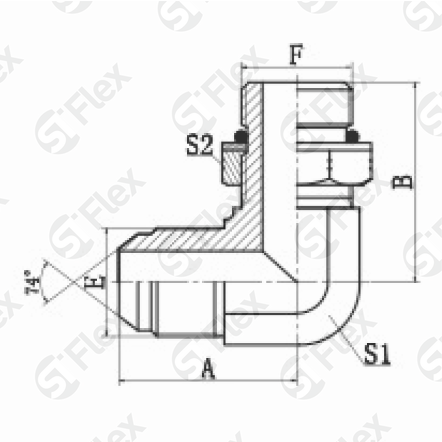

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S0947-04-03OG Код заказа | 7/16x20UN Резьба: Е | 3/8x24UN Резьба: F | 28 Размеры: B, мм | 25 Размеры: A, мм | 11 Размеры: S1, мм | 14 Размеры: S2, мм | |
| S0947-04OG Код заказа | 7/16x20UN Резьба: Е | 7/16x20UN Резьба: F | 27 Размеры: B, мм | 25 Размеры: A, мм | 11 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0947-04-05OG Код заказа | 7/16x20UN Резьба: Е | 1/2x20UN Резьба: F | 30 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0947-04-06OG Код заказа | 7/16x20UN Резьба: Е | 9/16x18UN Резьба: F | 32 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0947-05-04OG Код заказа | 1/2x20UN Резьба: Е | 7/16x20UN Резьба: F | 30 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0947-05OG Код заказа | 1/2x20UN Резьба: Е | 1/2x20UN Резьба: F | 29 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0947-05-06OG Код заказа | 1/2x20UN Резьба: Е | 9/16x18UN Резьба: F | 32 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0947-06-04OG Код заказа | 9/16x18UN Резьба: Е | 7/16x20UN Резьба: F | 30 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0947-06-05OG Код заказа | 9/16x18UN Резьба: Е | 1/2x20UN Резьба: F | 30 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0947-06OG Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 32 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0947-06-08OG Код заказа | 9/16x18UN Резьба: Е | 3/4x16UN Резьба: F | 37 Размеры: B, мм | 30 Размеры: A, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0947-08-04OG Код заказа | 3/4x16UN Резьба: Е | 7/16x20UN Резьба: F | 33 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | 17 Размеры: S2, мм | |
| S0947-08-06OG Код заказа | 3/4x16UN Резьба: Е | 9/16x18UN Резьба: F | 34 Размеры: B, мм | 33 Размеры: A, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм | |
| S0947-08OG Код заказа | 3/4x16UN Резьба: Е | 3/4x16UN Резьба: F | 37 Размеры: B, мм | 33 Размеры: A, мм | 19 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0947-08-10OG Код заказа | 3/4x16UN Резьба: Е | 7/8x14UN Резьба: F | 44 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0947-08-12OG Код заказа | 3/4x16UN Резьба: Е | 1-1/16x12UN Резьба: F | 51 Размеры: B, мм | 38 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0947-10-06OG Код заказа | 7/8x14UN Резьба: Е | 3/4x16UN Резьба: F | 40 Размеры: B, мм | 38 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0947-10OG Код заказа | 7/8x14UN Резьба: Е | 7/8x14UN Резьба: F | 44 Размеры: B, мм | 38 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0947-10-12OG Код заказа | 7/8x14UN Резьба: Е | 1-1/16x12UN Резьба: F | 51 Размеры: B, мм | 41 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0947-12-08OG Код заказа | 1-1/16x12UN Резьба: Е | 3/4x16UN Резьба: F | 44 Размеры: B, мм | 45 Размеры: A, мм | 27 Размеры: S1, мм | 24 Размеры: S2, мм | |
| S0947-12-10OG Код заказа | 1-1/16x12UN Резьба: Е | 7/8x14UN Резьба: F | 47 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S0947-12OG Код заказа | 1-1/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 51 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0947-12-16OG Код заказа | 1-1/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 55 Размеры: B, мм | 48 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0947-14OG Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 53 Размеры: B, мм | 48 Размеры: A, мм | 30 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0947-14-16OG Код заказа | 1-3/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 55 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0947-16-12OG Код заказа | 1-5/16x12UN Резьба: Е | 1-1/16x12UN Резьба: F | 55 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | 32 Размеры: S2, мм | |
| S0947-16-14OG Код заказа | 1-5/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 56 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S0947-16OG Код заказа | 1-5/16x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 55 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0947-16-20OG Код заказа | 1-5/16x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 59 Размеры: B, мм | 54 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0947-20-16OG Код заказа | 1-5/8x12UN Резьба: Е | 1-5/16x12UN Резьба: F | 60 Размеры: B, мм | 56 Размеры: A, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм | |
| S0947-20OG Код заказа | 1-5/8x12UN Резьба: Е | 1-5/8x12UN Резьба: F | 59 Размеры: B, мм | 55 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S0947-20-24OG Код заказа | 1-5/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 63 Размеры: B, мм | 59 Размеры: A, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм | |
| S0947-24OG Код заказа | 1-7/8x12UN Резьба: Е | 1-7/8x12UN Резьба: F | 63 Размеры: B, мм | 63 Размеры: A, мм | 48 Размеры: S1, мм | 55 Размеры: S2, мм | |
| S0947-32OG Код заказа | 2-1/2x12UN Резьба: Е | 2-1/2x12UN Резьба: F | 76 Размеры: B, мм | 80 Размеры: A, мм | 63 Размеры: S1, мм | 70 Размеры: S2, мм | |
