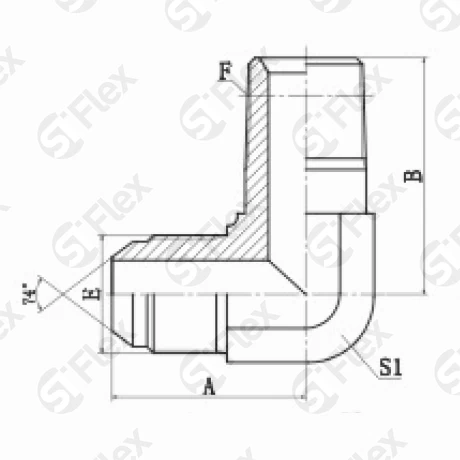

Угловой 90°, JIC 74°—Резьба Z (NPT), удлинённый, ввертной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

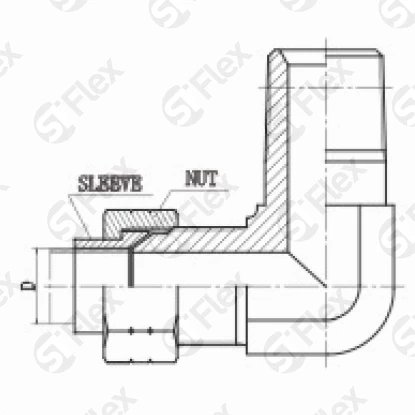

Сборка
Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN
| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S0928-04-02L Код заказа | 7/16x20UN Резьба: Е | Z1/8x27 Резьба: F | 30 Размеры: B, мм | 25 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0928-04L Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 40 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0928-05-02L Код заказа | 1/2x20UN Резьба: Е | Z1/8x27 Резьба: F | 31 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0928-05-04L Код заказа | 1/2x20UN Резьба: Е | Z1/4x18 Резьба: F | 40 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0928-06-04L Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 40 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0928-06-08L Код заказа | 9/16x18UN Резьба: Е | Z1/2x14 Резьба: F | 55 Размеры: B, мм | 32 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0928-08-06L Код заказа | 3/4x16UN Резьба: Е | Z3/8x18 Резьба: F | 46 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0928-08L Код заказа | 3/4x16UN Резьба: Е | Z1/2x14 Резьба: F | 55 Размеры: B, мм | 35 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0928-10-08L Код заказа | 7/8x14UN Резьба: Е | Z1/2x14 Резьба: F | 55 Размеры: B, мм | 38 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0928-12-08L Код заказа | 1-1/16x12UN Резьба: Е | Z1/2x14 Резьба: F | 57 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0928-12L Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 62 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0928-16-12L Код заказа | 1-5/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 70 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0928-16L Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 77 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0928-20L Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 94 Размеры: B, мм | 56 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0928-24L Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 104 Размеры: B, мм | 63 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0928-32L Код заказа | 2-1/2x12UN Резьба: Е | Z2x11.5 Резьба: F | 122 Размеры: B, мм | 78 Размеры: A, мм | 63 Размеры: S1, мм | |
| S0929-04-02LL Код заказа | 7/16x20UN Резьба: Е | Z1/8x27 Резьба: F | 40 Размеры: B, мм | 25 Размеры: A, мм | 11 Размеры: S1, мм | |
| S0929-04LL Код заказа | 7/16x20UN Резьба: Е | Z1/4x18 Резьба: F | 53 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0929-05-04LL Код заказа | 1/2x20UN Резьба: Е | Z1/4x18 Резьба: F | 53 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0929-06-04LL Код заказа | 9/16x18UN Резьба: Е | Z1/4x18 Резьба: F | 53 Размеры: B, мм | 27 Размеры: A, мм | 14 Размеры: S1, мм | |
| S0929-06LL Код заказа | 9/16x18UN Резьба: Е | Z3/8x18 Резьба: F | 62 Размеры: B, мм | 30 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0929-08-06LL Код заказа | 3/4x16UN Резьба: Е | Z3/8x18 Резьба: F | 62 Размеры: B, мм | 32 Размеры: A, мм | 19 Размеры: S1, мм | |
| S0929-10-08LL Код заказа | 7/8x14UN Резьба: Е | Z1/2x14 Резьба: F | 73 Размеры: B, мм | 38 Размеры: A, мм | 22 Размеры: S1, мм | |
| S0929-12LL Код заказа | 1-1/16x12UN Резьба: Е | Z3/4x14 Резьба: F | 83 Размеры: B, мм | 44 Размеры: A, мм | 27 Размеры: S1, мм | |
| S0929-16LL Код заказа | 1-5/16x12UN Резьба: Е | Z1x11.5 Резьба: F | 103 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | |
| S0929-20LL Код заказа | 1-5/8x12UN Резьба: Е | Z1-1/4x11.5 Резьба: F | 127 Размеры: B, мм | 56 Размеры: A, мм | 41 Размеры: S1, мм | |
| S0929-24LL Код заказа | 1-7/8x12UN Резьба: Е | Z1-1/2x11.5 Резьба: F | 141 Размеры: B, мм | 63 Размеры: A, мм | 48 Размеры: S1, мм | |
| S0929-32LL Код заказа | 2-1/2x12UN Резьба: Е | Z2x11.5 Резьба: F | 168 Размеры: B, мм | 78 Размеры: A, мм | 63 Размеры: S1, мм | |
