Угловой 90°, NPSM 60°—Резьба Z (NPT), ввертной (ш-г) NPSM
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

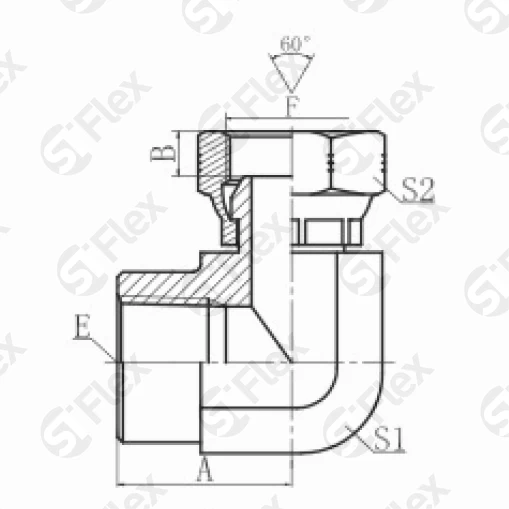

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S1107-02S Код заказа | Z1/8x27 Резьба: Е | Z1/8x27 Резьба: F | 4 Размеры: B, мм | 18 Размеры: A, мм | 16 Размеры: S1, мм | 15 Размеры: S2, мм |
|
| S1107-04-02S Код заказа | Z1/4x18 Резьба: Е | Z1/8x27 Резьба: F | 4 Размеры: B, мм | 23 Размеры: A, мм | 19 Размеры: S1, мм | 15 Размеры: S2, мм |
|
| S1107-04S Код заказа | Z1/4x18 Резьба: Е | Z1/4x18 Резьба: F | 5 Размеры: B, мм | 23 Размеры: A, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1107-04-06S Код заказа | Z1/4x18 Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 23 Размеры: A, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1107-06S Код заказа | Z3/8x18 Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 25 Размеры: A, мм | 24 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1107-06-08S Код заказа | Z3/8x18 Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 25 Размеры: A, мм | 24 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1107-08-06S Код заказа | Z1/2x14 Резьба: Е | Z3/8x18 Резьба: F | 6 Размеры: B, мм | 31 Размеры: A, мм | 30 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1107-08S Код заказа | Z1/2x14 Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 31 Размеры: A, мм | 30 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1107-08-12S Код заказа | Z1/2x14 Резьба: Е | Z3/4x14 Резьба: F | 9 Размеры: B, мм | 31 Размеры: A, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1107-12-08S Код заказа | Z3/4x14 Резьба: Е | Z1/2x14 Резьба: F | 8 Размеры: B, мм | 35 Размеры: A, мм | 33 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1107-12S Код заказа | Z3/4x14 Резьба: Е | Z3/4x14 Резьба: F | 9 Размеры: B, мм | 35 Размеры: A, мм | 33 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1107-12-16S Код заказа | Z3/4x14 Резьба: Е | Z1x11.5 Резьба: F | 11 Размеры: B, мм | 35 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S1107-16S Код заказа | Z1x11.5 Резьба: Е | Z1x11.5 Резьба: F | 11 Размеры: B, мм | 41 Размеры: A, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S1107-20S Код заказа | Z1-1/4x11.5 Резьба: Е | Z1-1/4x11.5 Резьба: F | 11 Размеры: B, мм | 43 Размеры: A, мм | 50 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S1107-24S Код заказа | Z1-1/2x11.5 Резьба: Е | Z1-1/2x11.5 Резьба: F | 11 Размеры: B, мм | 53 Размеры: A, мм | 63 Размеры: S1, мм | 55 Размеры: S2, мм |
|
