Угловой 90°, ORFS, переборочный (ш-шп)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
Дополнительно

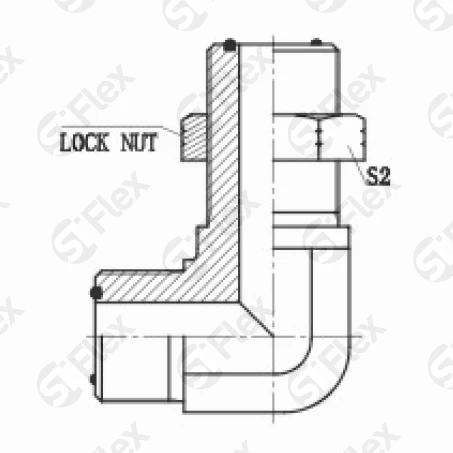

Для заказа фиксирующей гайки добавьте к артикулу S...LN

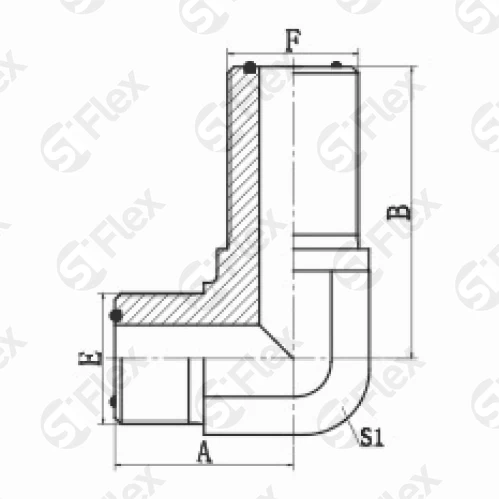

| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S1013-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 47 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | 22 Размеры: S2, мм | |
| S1013-06 Код заказа | 11/16x16UN Резьба: Е | 11/16x16UN Резьба: F | 52 Размеры: B, мм | 28 Размеры: A, мм | 19 Размеры: S1, мм | 27 Размеры: S2, мм | |
| S1013-08 Код заказа | 13/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 56 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | 30 Размеры: S2, мм | |
| S1013-10 Код заказа | 1x14UN Резьба: Е | 1x14UN Резьба: F | 63 Размеры: B, мм | 37 Размеры: A, мм | 27 Размеры: S1, мм | 36 Размеры: S2, мм | |
| S1013-12 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 67 Размеры: B, мм | 39 Размеры: A, мм | 30 Размеры: S1, мм | 38 Размеры: S2, мм | |
| S1013-16 Код заказа | 1-7/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 71 Размеры: B, мм | 45 Размеры: A, мм | 36 Размеры: S1, мм | 46 Размеры: S2, мм | |
| S1013-20 Код заказа | 1-11/16x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 76 Размеры: B, мм | 48 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм | |
| S1013-24 Код заказа | 2x12UN Резьба: Е | 2x12UN Резьба: F | 80 Размеры: B, мм | 54 Размеры: A, мм | 50 Размеры: S1, мм | 60 Размеры: S2, мм | |
