Угловой 90°, ORFS, проходной (ш-ш)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

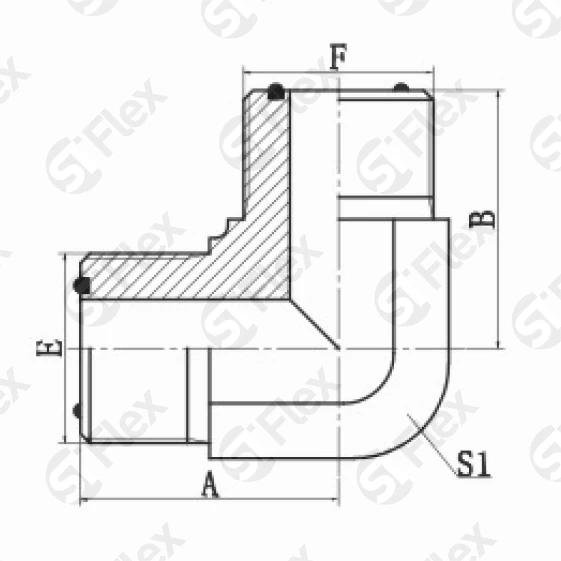

| Код заказа | Резьба | Размеры | Количество | |||
|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | штук | |
| S1002-04 Код заказа | 9/16x18UN Резьба: Е | 9/16x18UN Резьба: F | 23 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | |
| S1002-04-06 Код заказа | 9/16x18UN Резьба: Е | 11/16x16UN Резьба: F | 27 Размеры: B, мм | 26 Размеры: A, мм | 19 Размеры: S1, мм | |
| S1002-06 Код заказа | 11/16x16UN Резьба: Е | 11/16x16UN Резьба: F | 28 Размеры: B, мм | 28 Размеры: A, мм | 19 Размеры: S1, мм | |
| S1002-06-08 Код заказа | 11/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 31 Размеры: B, мм | 29 Размеры: A, мм | 22 Размеры: S1, мм | |
| S1002-08 Код заказа | 13/16x16UN Резьба: Е | 13/16x16UN Резьба: F | 31 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | |
| S1002-08-12 Код заказа | 13/16x16UN Резьба: Е | 1-3/16x12UN Резьба: F | 40 Размеры: B, мм | 36 Размеры: A, мм | 30 Размеры: S1, мм | |
| S1002-10 Код заказа | 1x14UN Резьба: Е | 1x14UN Резьба: F | 37 Размеры: B, мм | 37 Размеры: A, мм | 27 Размеры: S1, мм | |
| S1002-12 Код заказа | 1-3/16x12UN Резьба: Е | 1-3/16x12UN Резьба: F | 41 Размеры: B, мм | 41 Размеры: A, мм | 30 Размеры: S1, мм | |
| S1002-16 Код заказа | 1-7/16x12UN Резьба: Е | 1-7/16x12UN Резьба: F | 45 Размеры: B, мм | 45 Размеры: A, мм | 36 Размеры: S1, мм | |
| S1002-20 Код заказа | 1-11/16x12UN Резьба: Е | 1-11/16x12UN Резьба: F | 48 Размеры: B, мм | 48 Размеры: A, мм | 41 Размеры: S1, мм | |
| S1002-24 Код заказа | 2x12UN Резьба: Е | 2x12UN Резьба: F | 54 Размеры: B, мм | 54 Размеры: A, мм | 50 Размеры: S1, мм | |
