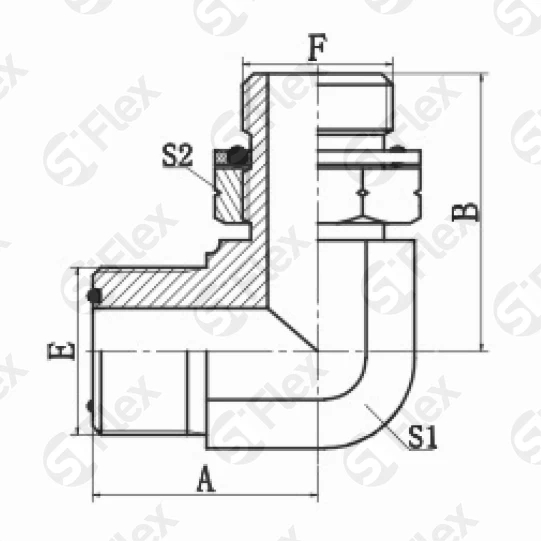

Угловой 90°, ORFS—Резьба G (BSPP) регулируемая (ш-ш.к.)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|
| Е | F | B, мм | A, мм | S1, мм | S2, мм | штук | |
| S1034-04-02OG Код заказа | 9/16x18UN Резьба: Е | G1/8x28 Резьба: F | 29 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | 14 Размеры: S2, мм |
|
| S1034-04OG Код заказа | 9/16x18UN Резьба: Е | G1/4x19 Резьба: F | 31 Размеры: B, мм | 23 Размеры: A, мм | 14 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1034-04-06OG Код заказа | 9/16x18UN Резьба: Е | G3/8x19 Резьба: F | 36 Размеры: B, мм | 24 Размеры: A, мм | 16 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1034-06-04OG Код заказа | 11/16x16UN Резьба: Е | G1/4x19 Резьба: F | 34 Размеры: B, мм | 27 Размеры: A, мм | 19 Размеры: S1, мм | 19 Размеры: S2, мм |
|
| S1034-06OG Код заказа | 11/16x16UN Резьба: Е | G3/8x19 Резьба: F | 37 Размеры: B, мм | 27 Размеры: A, мм | 19 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1034-06-08OG Код заказа | 11/16x16UN Резьба: Е | G1/2x14 Резьба: F | 43 Размеры: B, мм | 29 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1034-08-06OG Код заказа | 13/16x16UN Резьба: Е | G3/8x19 Резьба: F | 40 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | 22 Размеры: S2, мм |
|
| S1034-08OG Код заказа | 13/16x16UN Резьба: Е | G1/2x14 Резьба: F | 43 Размеры: B, мм | 31 Размеры: A, мм | 22 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1034-10-08OG Код заказа | 1x14UN Резьба: Е | G1/2x14 Резьба: F | 47 Размеры: B, мм | 37 Размеры: A, мм | 27 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1034-10-12OG Код заказа | 1x14UN Резьба: Е | G3/4x14 Резьба: F | 49 Размеры: B, мм | 37 Размеры: A, мм | 27 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1034-12-08OG Код заказа | 1-3/16x12UN Резьба: Е | G1/2x14 Резьба: F | 48 Размеры: B, мм | 40 Размеры: A, мм | 30 Размеры: S1, мм | 27 Размеры: S2, мм |
|
| S1034-12OG Код заказа | 1-3/16x12UN Резьба: Е | G3/4x14 Резьба: F | 52 Размеры: B, мм | 40 Размеры: A, мм | 30 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1034-12-16OG Код заказа | 1-3/16x12UN Резьба: Е | G1x11 Резьба: F | 53 Размеры: B, мм | 43 Размеры: A, мм | 33 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S1034-16-12OG Код заказа | 1-7/16x12UN Резьба: Е | G3/4x14 Резьба: F | 56 Размеры: B, мм | 45 Размеры: A, мм | 36 Размеры: S1, мм | 32 Размеры: S2, мм |
|
| S1034-16OG Код заказа | 1-7/16x12UN Резьба: Е | G1x11 Резьба: F | 56 Размеры: B, мм | 45 Размеры: A, мм | 36 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S1034-20-16OG Код заказа | 1-11/16x12UN Резьба: Е | G1x11 Резьба: F | 60 Размеры: B, мм | 48 Размеры: A, мм | 41 Размеры: S1, мм | 41 Размеры: S2, мм |
|
| S1034-20OG Код заказа | 1-11/16x12UN Резьба: Е | G1-1/4x11 Резьба: F | 60 Размеры: B, мм | 48 Размеры: A, мм | 41 Размеры: S1, мм | 50 Размеры: S2, мм |
|
| S1034-24OG Код заказа | 2x12UN Резьба: Е | G1-1/2x11 Резьба: F | 66 Размеры: B, мм | 52 Размеры: A, мм | 50 Размеры: S1, мм | 55 Размеры: S2, мм |
|
