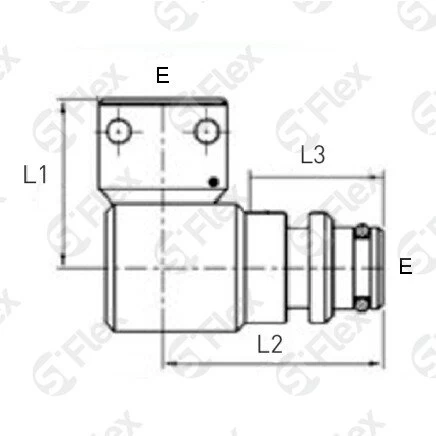

Угловой 90°, поворотный, STECK, проходной (н-м)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring
| Код заказа | Резьба | Размеры | Количество | ||
|---|---|---|---|---|---|
| Е | L1, мм | L2, мм | L3, мм | штук | |
| S1433-04 Код заказа | DN06 Резьба: Е | 47 Размеры: L1, мм | 48 Размеры: L2, мм | 26 Размеры: L3, мм | |
| S1433-06 Код заказа | DN10 Резьба: Е | 47 Размеры: L1, мм | 48 Размеры: L2, мм | 26 Размеры: L3, мм | |
| S1433-08 Код заказа | DN12 Резьба: Е | 50 Размеры: L1, мм | 52 Размеры: L2, мм | 26 Размеры: L3, мм | |
| S1433-10 Код заказа | DN16 Резьба: Е | 50 Размеры: L1, мм | 52 Размеры: L2, мм | 26 Размеры: L3, мм | |
| S1433-12 Код заказа | DN20 Резьба: Е | 53 Размеры: L1, мм | 56 Размеры: L2, мм | 26 Размеры: L3, мм | |
| S1433-16 Код заказа | DN25 Резьба: Е | 68 Размеры: L1, мм | 72 Размеры: L2, мм | 32 Размеры: L3, мм | |
| S1433-20 Код заказа | DN32 Резьба: Е | 70 Размеры: L1, мм | 76 Размеры: L2, мм | 32 Размеры: L3, мм | |
| S1433-24 Код заказа | DN38 Резьба: Е | 88 Размеры: L1, мм | 88 Размеры: L2, мм | 36 Размеры: L3, мм | |
| S1433-32 Код заказа | DN50 Резьба: Е | 93 Размеры: L1, мм | 93 Размеры: L2, мм | 36 Размеры: L3, мм | |
