Угловой 90°, SFL—DKO-L/S 24°, проходной (ш-ф)

Ссылка скопирована

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

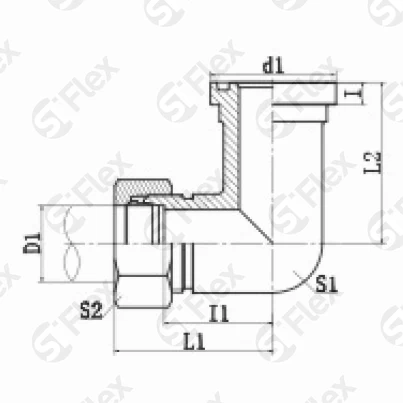

Код заказа	Размер фланца	Резьба	Наружный диаметр трубки	Размеры							Количество
		Е	D1	I1, мм	L1, мм	L2, мм	S1, мм	S2, мм	d1, мм	I, мм	штук
S1206L-22-08 Код заказа	1/2" Размер фланца	M22x1.5 Резьба: Е	15 Наружный диаметр трубки: D1	29 Размеры: I1, мм	44 Размеры: L1, мм	36 Размеры: L2, мм	24 Размеры: S1, мм	27 Размеры: S2, мм	30.2 Размеры: d1, мм	6.7 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206L-26-12 Код заказа	3/4" Размер фланца	M26x1.5 Резьба: Е	18 Наружный диаметр трубки: D1	31.5 Размеры: I1, мм	48 Размеры: L1, мм	42 Размеры: L2, мм	30 Размеры: S1, мм	32 Размеры: S2, мм	38.1 Размеры: d1, мм	6.7 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206L-30-12 Код заказа	3/4" Размер фланца	M30x2.0 Резьба: Е	22 Наружный диаметр трубки: D1	33.5 Размеры: I1, мм	50 Размеры: L1, мм	42 Размеры: L2, мм	30 Размеры: S1, мм	36 Размеры: S2, мм	38.1 Размеры: d1, мм	6.7 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206L-36-16 Код заказа	1" Размер фланца	M36x2.0 Резьба: Е	28 Наружный диаметр трубки: D1	36.5 Размеры: I1, мм	53 Размеры: L1, мм	45 Размеры: L2, мм	36 Размеры: S1, мм	41 Размеры: S2, мм	44.4 Размеры: d1, мм	8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206L-45-20 Код заказа	1-1/4" Размер фланца	M45x2.0 Резьба: Е	35 Наружный диаметр трубки: D1	46.5 Размеры: I1, мм	68 Размеры: L1, мм	50 Размеры: L2, мм	41 Размеры: S1, мм	50 Размеры: S2, мм	50.8 Размеры: d1, мм	8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206L-52-24 Код заказа	1-1/2" Размер фланца	M52x2.0 Резьба: Е	42 Наружный диаметр трубки: D1	47 Размеры: I1, мм	70 Размеры: L1, мм	55 Размеры: L2, мм	50 Размеры: S1, мм	60 Размеры: S2, мм	60.3 Размеры: d1, мм	8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206S-24-08 Код заказа	1/2" Размер фланца	M24x1.5 Резьба: Е	16 Наружный диаметр трубки: D1	29.5 Размеры: I1, мм	48 Размеры: L1, мм	36 Размеры: L2, мм	24 Размеры: S1, мм	30 Размеры: S2, мм	30.2 Размеры: d1, мм	6.7 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206S-30-12 Код заказа	3/4" Размер фланца	M30x2.0 Резьба: Е	20 Наружный диаметр трубки: D1	32.5 Размеры: I1, мм	54 Размеры: L1, мм	42 Размеры: L2, мм	30 Размеры: S1, мм	36 Размеры: S2, мм	38.1 Размеры: d1, мм	6.7 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206S-36-12 Код заказа	3/4" Размер фланца	M36x2.0 Резьба: Е	25 Наружный диаметр трубки: D1	33 Размеры: I1, мм	57 Размеры: L1, мм	42 Размеры: L2, мм	30 Размеры: S1, мм	46 Размеры: S2, мм	38.1 Размеры: d1, мм	6.7 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206S-42-16 Код заказа	1" Размер фланца	M42x2.0 Резьба: Е	30 Наружный диаметр трубки: D1	36.5 Размеры: I1, мм	63 Размеры: L1, мм	45 Размеры: L2, мм	36 Размеры: S1, мм	50 Размеры: S2, мм	44.4 Размеры: d1, мм	8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206S-52-24 Код заказа	1-1/2" Размер фланца	M52x2.0 Резьба: Е	38 Наружный диаметр трубки: D1	48 Размеры: I1, мм	79 Размеры: L1, мм	55 Размеры: L2, мм	50 Размеры: S1, мм	60 Размеры: S2, мм	60.3 Размеры: d1, мм	8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206S-36-20 Код заказа	1-1/4" Размер фланца	M36x2.0 Резьба: Е	25 Наружный диаметр трубки: D1	43 Размеры: I1, мм	67 Размеры: L1, мм	50 Размеры: L2, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	50.8 Размеры: d1, мм	8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206S-42-20 Код заказа	1-1/4" Размер фланца	M42x2.0 Резьба: Е	30 Наружный диаметр трубки: D1	43.5 Размеры: I1, мм	70 Размеры: L1, мм	50 Размеры: L2, мм	41 Размеры: S1, мм	50 Размеры: S2, мм	50.8 Размеры: d1, мм	8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1206S-52-20 Код заказа	1-1/4" Размер фланца	M52x2.0 Резьба: Е	38 Наружный диаметр трубки: D1	43 Размеры: I1, мм	74 Размеры: L1, мм	50 Размеры: L2, мм	41 Размеры: S1, мм	60 Размеры: S2, мм	50.8 Размеры: d1, мм	8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
