Угловой 90°, SFL—JIC 74°, проходной (ш-ф)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

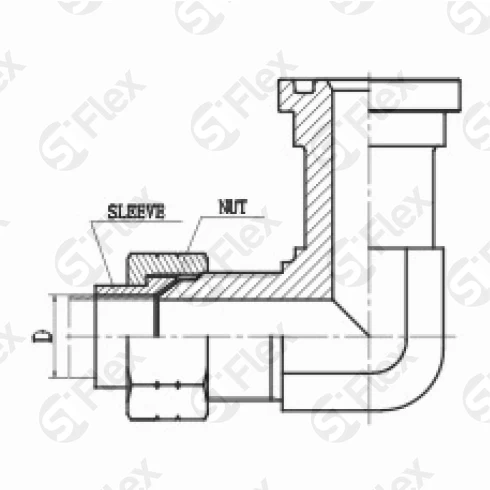

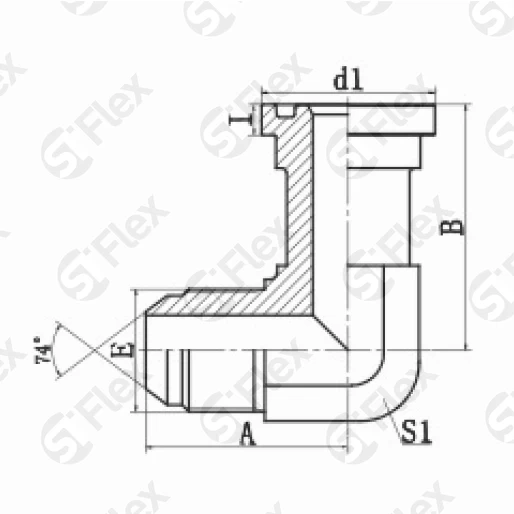

| Код заказа | Размер фланца | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| Е | B, мм | A, мм | S1, мм | d1, мм | I, мм | штук | ||
| S1215-08-12 Код заказа | 3/4" Размер фланца | 3/4x16UN Резьба: Е | 54.1 Размеры: B, мм | 38 Размеры: A, мм | 27 Размеры: S1, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1215-10-08 Код заказа | 1/2" Размер фланца | 7/8x14UN Резьба: Е | 44 Размеры: B, мм | 37.5 Размеры: A, мм | 22 Размеры: S1, мм | 30.2 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1215-10-12 Код заказа | 3/4" Размер фланца | 7/8x14UN Резьба: Е | 54.1 Размеры: B, мм | 41 Размеры: A, мм | 27 Размеры: S1, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1215-12 Код заказа | 3/4" Размер фланца | 1-1/16x12UN Резьба: Е | 54.1 Размеры: B, мм | 44.5 Размеры: A, мм | 27 Размеры: S1, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1215-12-16 Код заказа | 1" Размер фланца | 1-1/16x12UN Резьба: Е | 60.2 Размеры: B, мм | 48 Размеры: A, мм | 33 Размеры: S1, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1215-16 Код заказа | 1" Размер фланца | 1-5/16x12UN Резьба: Е | 60.2 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1215-16-12 Код заказа | 3/4" Размер фланца | 1-5/16x12UN Резьба: Е | 58 Размеры: B, мм | 49 Размеры: A, мм | 33 Размеры: S1, мм | 38.1 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1215-16-20 Код заказа | 1-1/4" Размер фланца | 1-5/16x12UN Резьба: Е | 66.5 Размеры: B, мм | 54 Размеры: A, мм | 41 Размеры: S1, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1215-20 Код заказа | 1-1/4" Размер фланца | 1-5/8x12UN Резьба: Е | 66.5 Размеры: B, мм | 55.5 Размеры: A, мм | 41 Размеры: S1, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1215-08 Код заказа | 1/2" Размер фланца | 3/4x16UN Резьба: Е | 44 Размеры: B, мм | 32.5 Размеры: A, мм | 19 Размеры: S1, мм | 30.2 Размеры: d1, мм | 6.7 Размеры: I, мм | |
| S1215-20-16 Код заказа | 1" Размер фланца | 1-5/8x12UN Резьба: Е | 65 Размеры: B, мм | 55.5 Размеры: A, мм | 41 Размеры: S1, мм | 44.4 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1215-20-24 Код заказа | 1-1/2" Размер фланца | 1-5/8x12UN Резьба: Е | 79.3 Размеры: B, мм | 60 Размеры: A, мм | 48 Размеры: S1, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1215-24 Код заказа | 1-1/2" Размер фланца | 1-7/8x12UN Резьба: Е | 79.3 Размеры: B, мм | 62.5 Размеры: A, мм | 48 Размеры: S1, мм | 60.3 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1215-24-20 Код заказа | 1-1/4" Размер фланца | 1-7/8x12UN Резьба: Е | 75.5 Размеры: B, мм | 62.5 Размеры: A, мм | 48 Размеры: S1, мм | 50.8 Размеры: d1, мм | 8 Размеры: I, мм | |
| S1215-24-32 Код заказа | 2" Размер фланца | 1-7/8x12UN Резьба: Е | 108 Размеры: B, мм | 74.5 Размеры: A, мм | 63 Размеры: S1, мм | 71.4 Размеры: d1, мм | 9.5 Размеры: I, мм | |
| S1215-32 Код заказа | 2" Размер фланца | 2-1/2x12UN Резьба: Е | 108 Размеры: B, мм | 80 Размеры: A, мм | 63 Размеры: S1, мм | 71.4 Размеры: d1, мм | 9.5 Размеры: I, мм | |
