Угловой 90°, SFS—DKO-L/S 24°, проходной (ш-ф)

Ссылка скопирована

Стандарты

BS 5200
DKR

Тип

BSP 60°

Материал

Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS

Уплотнение

Уплотнительные кольца смотрите в разделе O-Ring

Сборка

Для заказа адаптера в сборе с гайкой и ниппелем добавьте в конце кода заказа S...RN

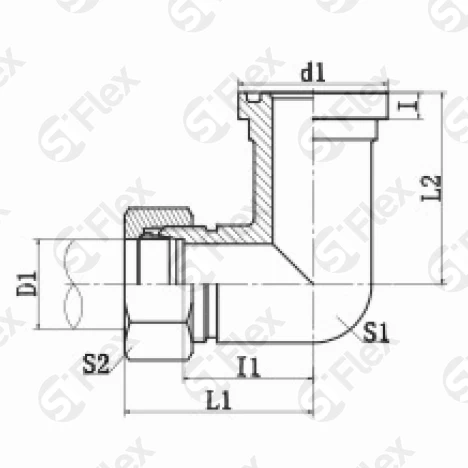

Код заказа	Размер фланца	Резьба	Наружный диаметр трубки	Размеры							Количество
		Е	D1	I1, мм	L1, мм	L2, мм	S1, мм	S2, мм	d1, мм	I, мм	штук
S1208S-24-08 Код заказа	1/2" Размер фланца	M24x1.5 Резьба: Е	16 Наружный диаметр трубки: D1	29.5 Размеры: I1, мм	48 Размеры: L1, мм	39 Размеры: L2, мм	24 Размеры: S1, мм	30 Размеры: S2, мм	31.7 Размеры: d1, мм	7.8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1208S-24-12 Код заказа	3/4" Размер фланца	M24x1.5 Резьба: Е	16 Наружный диаметр трубки: D1	36.5 Размеры: I1, мм	55 Размеры: L1, мм	48 Размеры: L2, мм	32 Размеры: S1, мм	30 Размеры: S2, мм	41.3 Размеры: d1, мм	8.8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1208S-30-12 Код заказа	3/4" Размер фланца	M30x2.0 Резьба: Е	20 Наружный диаметр трубки: D1	35.5 Размеры: I1, мм	57 Размеры: L1, мм	48 Размеры: L2, мм	32 Размеры: S1, мм	36 Размеры: S2, мм	41.3 Размеры: d1, мм	8.8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1208S-36-12 Код заказа	3/4" Размер фланца	M36x2.0 Резьба: Е	25 Наружный диаметр трубки: D1	36 Размеры: I1, мм	60 Размеры: L1, мм	48 Размеры: L2, мм	32 Размеры: S1, мм	46 Размеры: S2, мм	41.3 Размеры: d1, мм	8.8 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1208S-36-16 Код заказа	1" Размер фланца	M36x2.0 Резьба: Е	25 Наружный диаметр трубки: D1	41 Размеры: I1, мм	65 Размеры: L1, мм	60 Размеры: L2, мм	41 Размеры: S1, мм	46 Размеры: S2, мм	47.6 Размеры: d1, мм	9.5 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1208S-42-16 Код заказа	1" Размер фланца	M42x2.0 Резьба: Е	30 Наружный диаметр трубки: D1	41.5 Размеры: I1, мм	68 Размеры: L1, мм	60 Размеры: L2, мм	41 Размеры: S1, мм	50 Размеры: S2, мм	47.6 Размеры: d1, мм	9.5 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1208S-42-20 Код заказа	1-1/4" Размер фланца	M42x2.0 Резьба: Е	30 Наружный диаметр трубки: D1	44.5 Размеры: I1, мм	71 Размеры: L1, мм	68 Размеры: L2, мм	46 Размеры: S1, мм	50 Размеры: S2, мм	54 Размеры: d1, мм	10.3 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1208S-52-20 Код заказа	1-1/4" Размер фланца	M52x2.0 Резьба: Е	38 Наружный диаметр трубки: D1	45 Размеры: I1, мм	76 Размеры: L1, мм	68 Размеры: L2, мм	46 Размеры: S1, мм	60 Размеры: S2, мм	54 Размеры: d1, мм	10.3 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
S1208S-52-24 Код заказа	1-1/2" Размер фланца	M52x2.0 Резьба: Е	38 Наружный диаметр трубки: D1	56 Размеры: I1, мм	87 Размеры: L1, мм	76 Размеры: L2, мм	50 Размеры: S1, мм	60 Размеры: S2, мм	63.5 Размеры: d1, мм	12.6 Размеры: I, мм	- + × Выбрано максимальное количество, доступное для заказа
