Заглушка-штуцер, Резьба UN (UNF)
Ссылка скопирована
Стандарты
BS 5200
DKR
DKR
Тип
BSP 60°
Материал
Сталь, покрытие ZN. Для заказа нержавеющей стали добавьте к артикулу в конце S...SS
Уплотнение
Уплотнительные кольца смотрите в разделе O-Ring

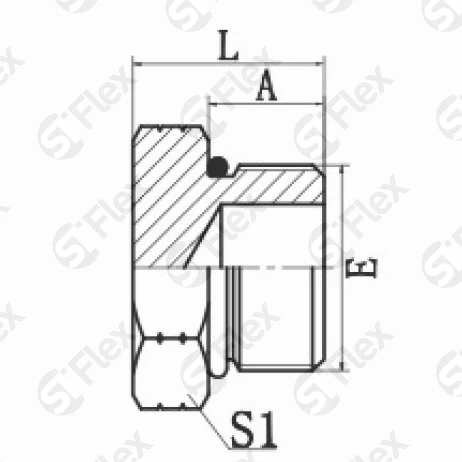

| Код заказа | Резьба | Размеры | Количество | ||
|---|---|---|---|---|---|
| Е | A, мм | L, мм | S1, мм | штук | |
| S1511-02 Код заказа | 5/16x24UN Резьба: Е | 7.5 Размеры: A, мм | 14.6 Размеры: L, мм | 12 Размеры: S1, мм | |
| S1511-03 Код заказа | 3/8x24UN Резьба: Е | 7.5 Размеры: A, мм | 14.6 Размеры: L, мм | 14 Размеры: S1, мм | |
| S1511-04 Код заказа | 7/16x20UN Резьба: Е | 9.1 Размеры: A, мм | 16 Размеры: L, мм | 14 Размеры: S1, мм | |
| S1511-05 Код заказа | 1/2x20UN Резьба: Е | 9.1 Размеры: A, мм | 16 Размеры: L, мм | 17 Размеры: S1, мм | |
| S1511-06 Код заказа | 9/16x18UN Резьба: Е | 9.9 Размеры: A, мм | 17.5 Размеры: L, мм | 17 Размеры: S1, мм | |
| S1511-08 Код заказа | 3/4x16UN Резьба: Е | 11.1 Размеры: A, мм | 19.5 Размеры: L, мм | 22 Размеры: S1, мм | |
| S1511-10 Код заказа | 7/8x14UN Резьба: Е | 12.7 Размеры: A, мм | 23 Размеры: L, мм | 27 Размеры: S1, мм | |
| S1511-12 Код заказа | 1-1/16x12UN Резьба: Е | 15.1 Размеры: A, мм | 26.5 Размеры: L, мм | 32 Размеры: S1, мм | |
| S1511-14 Код заказа | 1-3/16x12UN Резьба: Е | 15.1 Размеры: A, мм | 27 Размеры: L, мм | 36 Размеры: S1, мм | |
| S1511-16 Код заказа | 1-5/16x12UN Резьба: Е | 15.1 Размеры: A, мм | 27.5 Размеры: L, мм | 38 Размеры: S1, мм | |
| S1511-20 Код заказа | 1-5/8x12UN Резьба: Е | 15.1 Размеры: A, мм | 30 Размеры: L, мм | 50 Размеры: S1, мм | |
| S1511-24 Код заказа | 1-7/8x12UN Резьба: Е | 15.1 Размеры: A, мм | 30 Размеры: L, мм | 55 Размеры: S1, мм | |
| S1511-32 Код заказа | 2-1/2x12UN Резьба: Е | 15.1 Размеры: A, мм | 32 Размеры: L, мм | 70 Размеры: S1, мм | |
