Рукав высокого давления 2SC EN 857 Stflex Stamina

Рукав высокого давления 2SC EN 857 Stflex Stamina LT

Рукав высокого давления 2SC EN 857 Stflex Stamina HT

Рукав высокого давления 2SC EN 857 Stflex Stamina TC

Стандарты

EN 857 2SС
ISO 11237 тип 2SC

Температура

от -40°С до +100°С
Исключение – воздух max: +70°С
вода max: +70°С

Конструкция

Трубка – нитрил (NBR)
Армирование – две оплетки из стальной высокопрочной проволоки
Покрытие – синтетический каучук

Рабочая среда

Жидкости на нефтяной основе, водно–гликоевые жидкости, смазочные масла, воздух,вода

Муфта

ST03310

Код заказа	Внутренний диаметр			Наружный диаметр	Рабочее давление		Разрывное давление		Радиус изгиба	Вес	Муфта	Складская позиция	Количество
	DN	дюйм	размер	мм	бар	psi	бар	psi	min, мм	кг/м			штук
ST220-04 Код заказа	06 Внутренний диаметр: DN	1/4 Внутренний диаметр: дюйм	-4 Внутренний диаметр: размер	13,4 Наружный диаметр: мм	425 Рабочее давление: бар	6160 Рабочее давление: psi	1700 Разрывное давление: бар	24640 Разрывное давление: psi	75 Радиус изгиба: min, мм	0,30 Вес: кг/м	ST03310-04 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST220-05 Код заказа	08 Внутренний диаметр: DN	5/16 Внутренний диаметр: дюйм	-5 Внутренний диаметр: размер	15,0 Наружный диаметр: мм	400 Рабочее давление: бар	5800 Рабочее давление: psi	1600 Разрывное давление: бар	23200 Разрывное давление: psi	85 Радиус изгиба: min, мм	0,35 Вес: кг/м	ST03310-05 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST220-06 Код заказа	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	17,2 Наружный диаметр: мм	350 Рабочее давление: бар	5075 Рабочее давление: psi	1400 Разрывное давление: бар	2300 Разрывное давление: psi	90 Радиус изгиба: min, мм	0,42 Вес: кг/м	ST03310-06 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST220-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	20,4 Наружный диаметр: мм	310 Рабочее давление: бар	4495 Рабочее давление: psi	1240 Разрывное давление: бар	17980 Разрывное давление: psi	130 Радиус изгиба: min, мм	0,52 Вес: кг/м	ST03310-06 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST220-10 Код заказа	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	23,9 Наружный диаметр: мм	280 Рабочее давление: бар	4060 Рабочее давление: psi	1120 Разрывное давление: бар	16240 Разрывное давление: psi	160 Радиус изгиба: min, мм	0,66 Вес: кг/м	ST03310-10 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST220-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	27,7 Наружный диаметр: мм	280 Рабочее давление: бар	4060 Рабочее давление: psi	1120 Разрывное давление: бар	16240 Разрывное давление: psi	195 Радиус изгиба: min, мм	0,86 Вес: кг/м	ST03310-12 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST220-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	35,4 Наружный диаметр: мм	210 Рабочее давление: бар	3045 Рабочее давление: psi	840 Разрывное давление: бар	12180 Разрывное давление: psi	250 Радиус изгиба: min, мм	1,17 Вес: кг/м	ST03310-16 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа

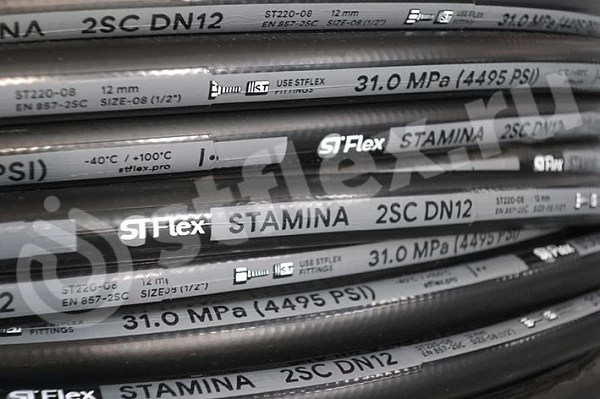

Маркировка рукава

Описание

Документы

Рукав высокого давления 2SC EN 857 Stflex Stamina разработан для применения в стандартных условиях без дополнительного усиления и защиты от повышенных температур и иных воздействий. Особенности продукции:

серая продольная маркировка указывает на общий тип с широкой областью применения;
структурно в рукаве предусмотрено две проволочные оплетки для достижения прочности при средних и высоких давлениях;
конструкция и характеристики позволяют использовать шланг для работы в подавляющем большинстве агрегатов;
внутренний слой из нитрила позволяет работать с перекачкой смазок и нефтепродуктов.

Изделие не следует применять при повышенных и пониженных температурах ниже - 40 С, при риске истирания и значительной вибрации. Соответствует стандартам EN857, ISO11237.
