Пневматические фитинги и штуцеры

В пневматической системе каждый элемент играет свою роль в обеспечении эффективности, надежности и безопасности работы. Особое внимание соединительным элементам, которые должны гарантировать герметичность и прочность соединения частей пневмолиний. Качественные пневматические фитинги купить несложно. Но как определить качество? Разбираемся вместе с Stflex.

Виды соединительных пневматических фитингов

В категорию пневматических фитингов входит много изделий. Они выполняют разные соединительные функции.

1. Муфты прямые. Назначение – для соединения двух пневматических контуров одинакового диаметра, расположенных на одной оси. Способ соединения: резьбовой или цанговый.

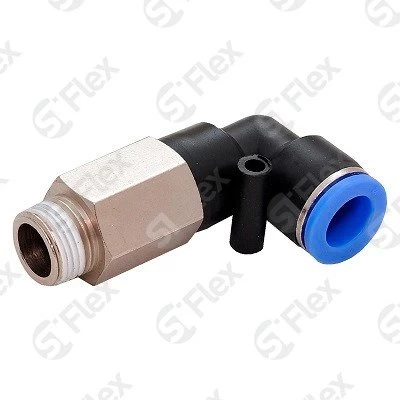

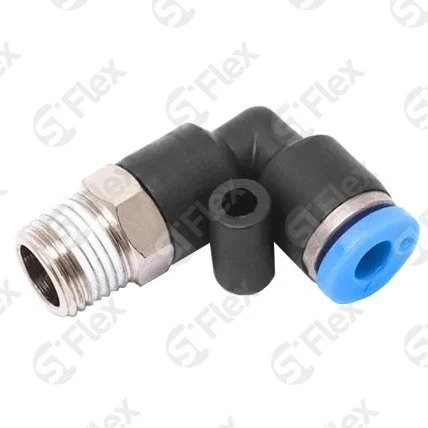

2. Муфты угловые. Выполняют те же функции, что и предыдущие модели. Только соединяют пневмолинии с одинаковым диаметром под прямым углом.
3. Тройники. Задача – соединить между собой три пневмотрассы: одна располагается перпендикулярно двум остальным. При этом последние находятся на одной оси. Первый контур по диаметру может отличаться от этого параметра двух других соединяемых частей трубопровода.
4. Фитинги крестообразные используются для соединения сразу четырех магистралей одинаковыми диаметрами. Таким способом реализуется распределение потоков из одного в три. Хотя есть разные схемы распределения, применяемые в зависимости от производственных требований
5. Дроссели – это разновидность регулирующей пневмоаппаратуры. Их функция – контролировать, и если надо, изменять скорость и давление среды внутри пневмолинии. Их комплектуют обратными клапанами.
6. Втулки используют как пневматические фитинги для шлангов. В этой группе две разновидности элементов: с одинаковым диаметром с двух сторон и с разным. Последние называются переходниками.
7. Заглушки. Назначение – временно заглушить магистраль с последующим открытием. Это обычная втулка, только с одной стороны глухая.
8. Коллекторы – это элемент пневмосистемы, с помощью которого можно одну магистраль разделить на несколько отдельных линий. Подсоединяться к главной магистрали коллектор можно резьбовой муфтой или цанговым способом.
9. Клапаны – регулируется давление в системе путем стравливания газовой среды. А также эти пневматические пластиковые фитинги могут перекрывать магистрали. Поэтому клапаны относятся к группе запорно-защитной арматуры.
10. Переходники могут быть прямыми и угловыми. Их задача – соединить в одну пневмолинию два участка системы разного диаметра. Прямые соединяют контуры, расположенные на одной линии, угловые находящихся под прямым углом.
11. Пневматический штуцер– фитинг, с помощью которого соединяются трубопроводы и шланги. Поэтому с одной стороны у него резьба, с другой втулка, куда вставляется трубка или переходник от шланга.

Из каких материалов изготавливаются

Пневматические фитинги цанговые или быстроразъемные изготавливаются из полимеров: нейлон, термопласт или полиуретан. Поэтому спокойно выдерживают температуру от -10С до +60С и давление до 15 атм.

Чем отличаются пневматические фитинги от гидравлических

Фитинги для пневматического оборудования передают энергию сжатыми газами, гидравлические жидкостями. И это основные различия между ними. Поэтому все остальные характеристики базируются на этом отличии. И первая из них – давление.

Пневматические системы обычно работают при более низких давлениях: 6-10 атм., максимум до 15. Поэтому фитинги для этих систем могут быть менее массивными и сделанными из легких материалов: пластик или алюминий.

Гидравлические системы работают при более высоких давлениях, иногда достигая тысяч атмосфер. Фитинги к ним должны выдерживать серьезные нагрузки, поэтому их изготавливаются из прочных металлов: сталь или латунь.

Второе отличие – герметичность. Пневматические модели требуют герметичности на уровне, достаточном для предотвращения утечек воздуха. Поскольку его легче восполнить, небольшие утечки допустимы, но производители жестко относятся к качеству соединения. Поэтому утечки воздуха в качественных фитингах не происходят. Гидравлические должны обеспечивать абсолютную герметичность, так как утечка жидкости может привести к потере давления и, соответственно, к снижению эффективности системы или аварии.

Третий показатель – температурный режим. Пневматические системы обычно работают при более низких температурах, так как воздух не сильно нагревается в процессе работы. Гидравлические могут работать при высоких температурах, так как жидкости под высоким давлением нагреваются, что требует термостойкости от фитингов.

Размеры и конструкцию также можно отнести к отличиям. Фитинги для пневматических трубок и шлангов обычно меньшего размера и имеют более простую конструкцию, так как давление воздуха не оказывает таких сильных нагрузок на систему. Соединительные элементы гидравлики большего размера и прочнее, так как должны выдерживать повышенное давление и динамические нагрузки. Соответственно и цена их больше.
