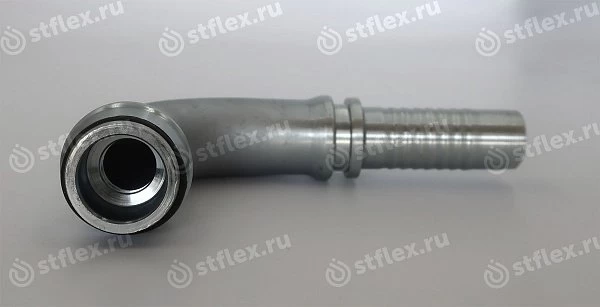

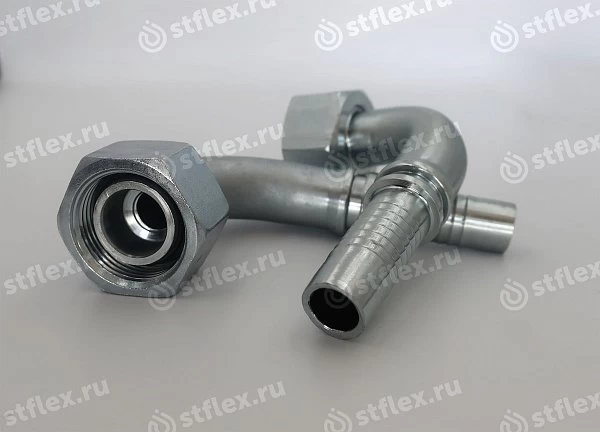

Фитинг-гайка DKOL 90° ниппель-конус 24°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 12151-2-SWE-L
DIN 3865
DIN 3865

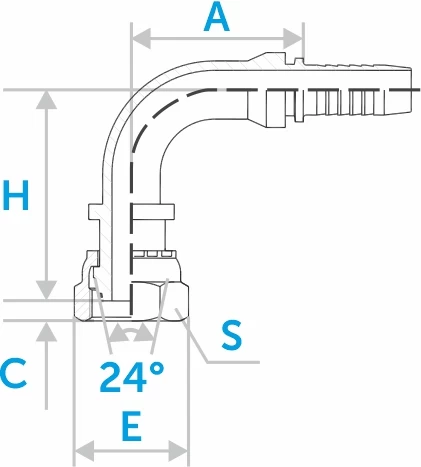

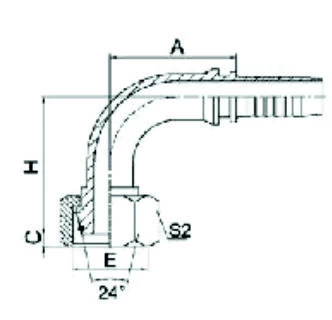

| Код заказа | Резьба | Внешний диаметр трубки | Внутренний диаметр | Кольцо | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Е, мм | D, мм | DN | дюйм | размер | мм | A, мм | C, мм | H, мм | S, мм | штук | |
| ST20492-12-03 Код заказа | M12x1.5 Резьба: Е, мм | 6 Внешний диаметр трубки: D, мм | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 004.5х1.5 Кольцо: мм | 26,5 Размеры: A, мм | 1 Размеры: C, мм | 41,5 Размеры: H, мм | 17 Размеры: S, мм | |
| ST20492-12-04 Код заказа | M12x1.5 Резьба: Е, мм | 6 Внешний диаметр трубки: D, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 004.5х1.5 Кольцо: мм | 30 Размеры: A, мм | 1 Размеры: C, мм | 44,5 Размеры: H, мм | 17 Размеры: S, мм | |
| ST20492-14-04 Код заказа | M14x1.5 Резьба: Е, мм | 8 Внешний диаметр трубки: D, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 006.5х1.5 Кольцо: мм | 30 Размеры: A, мм | 2 Размеры: C, мм | 46 Размеры: H, мм | 19 Размеры: S, мм | |
| ST20492-16-04 Код заказа | M16x1.5 Резьба: Е, мм | 10 Внешний диаметр трубки: D, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 008.0х1.5 Кольцо: мм | 30 Размеры: A, мм | 2 Размеры: C, мм | 46,5 Размеры: H, мм | 22 Размеры: S, мм | |
| ST20492-16-05 Код заказа | M16x1.5 Резьба: Е, мм | 10 Внешний диаметр трубки: D, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 008.0х1.5 Кольцо: мм | 33 Размеры: A, мм | 2 Размеры: C, мм | 49,5 Размеры: H, мм | 22 Размеры: S, мм | |
| ST20492-16-06 Код заказа | M16x1.5 Резьба: Е, мм | 10 Внешний диаметр трубки: D, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 008.0х1.5 Кольцо: мм | 35,3 Размеры: A, мм | 2 Размеры: C, мм | — Размеры: H, мм | 22 Размеры: S, мм | |
| ST20492-18-05 Код заказа | M18x1.5 Резьба: Е, мм | 12 Внешний диаметр трубки: D, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 010.0х1.5 Кольцо: мм | 33 Размеры: A, мм | 2,5 Размеры: C, мм | 42 Размеры: H, мм | 22 Размеры: S, мм | |
| ST20492-18-06 Код заказа | M18x1.5 Резьба: Е, мм | 12 Внешний диаметр трубки: D, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 010.0х1.5 Кольцо: мм | 35,3 Размеры: A, мм | 2,5 Размеры: C, мм | 53,3 Размеры: H, мм | 24 Размеры: S, мм | |
| ST20492-22-06 Код заказа | M22x1.5 Резьба: Е, мм | 15 Внешний диаметр трубки: D, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 012.0х2.0 Кольцо: мм | 35,3 Размеры: A, мм | 2,5 Размеры: C, мм | 47,3 Размеры: H, мм | 27 Размеры: S, мм | |
| ST20492-22-08 Код заказа | M22x1.5 Резьба: Е, мм | 15 Внешний диаметр трубки: D, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 012.0х2.0 Кольцо: мм | 41 Размеры: A, мм | 2,5 Размеры: C, мм | 61 Размеры: H, мм | 27 Размеры: S, мм | |
| ST20492-26-08 Код заказа | M26x1.5 Резьба: Е, мм | 18 Внешний диаметр трубки: D, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 015.0х2.0 Кольцо: мм | 42 Размеры: A, мм | 2,5 Размеры: C, мм | 51 Размеры: H, мм | 32 Размеры: S, мм | |
| ST20492-26-10 Код заказа | M26x1.5 Резьба: Е, мм | 18 Внешний диаметр трубки: D, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 015.0х2.0 Кольцо: мм | 56,5 Размеры: A, мм | 2,5 Размеры: C, мм | 67,5 Размеры: H, мм | 32 Размеры: S, мм | |
| ST20492-26-12 Код заказа | M26x1.5 Резьба: Е, мм | 18 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 015.0х2.0 Кольцо: мм | 65,5 Размеры: A, мм | 2,5 Размеры: C, мм | 77 Размеры: H, мм | 32 Размеры: S, мм | |
| ST20492-27-10 Код заказа | M27x1.5 Резьба: Е, мм | 18 Внешний диаметр трубки: D, мм | 16 Внутренний диаметр: DN | 5/18 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 015.0х2.0 Кольцо: мм | 56,5 Размеры: A, мм | 2,5 Размеры: C, мм | 67,5 Размеры: H, мм | 32 Размеры: S, мм | |
| ST20492-27-12 Код заказа | M27x1.5 Резьба: Е, мм | 18 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 015.0х2.0 Кольцо: мм | 65,5 Размеры: A, мм | 2,5 Размеры: C, мм | 77 Размеры: H, мм | 32 Размеры: S, мм | |
| ST20492-30-10 Код заказа | M30x2.0 Резьба: Е, мм | 22 Внешний диаметр трубки: D, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 020.0х2.0 Кольцо: мм | 56,5 Размеры: A, мм | 4 Размеры: C, мм | 57,2 Размеры: H, мм | 36 Размеры: S, мм | |
| ST20492-30-12 Код заказа | M30x2.0 Резьба: Е, мм | 22 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 020.0х2.0 Кольцо: мм | 65,5 Размеры: A, мм | 4 Размеры: C, мм | 80 Размеры: H, мм | 36 Размеры: S, мм | |
| ST20492-36-12 Код заказа | M36x2.0 Резьба: Е, мм | 28 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 026.0х2.0 Кольцо: мм | 65,5 Размеры: A, мм | 4 Размеры: C, мм | 69 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20492-36-14 Код заказа | M36x2.0 Резьба: Е, мм | 28 Внешний диаметр трубки: D, мм | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | 026.0х2.0 Кольцо: мм | 71,2 Размеры: A, мм | 4 Размеры: C, мм | 70 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20492-36-16 Код заказа | M36x2.0 Резьба: Е, мм | 28 Внешний диаметр трубки: D, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 026.0x2.0 Кольцо: мм | 76,7 Размеры: A, мм | 4 Размеры: C, мм | 75 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20492-45-16 Код заказа | M45x2.0 Резьба: Е, мм | 35 Внешний диаметр трубки: D, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 032.0x2.5 Кольцо: мм | 76,7 Размеры: A, мм | 5 Размеры: C, мм | 75 Размеры: H, мм | 55 Размеры: S, мм | |
| ST20492-45-20 Код заказа | M45x2.0 Резьба: Е, мм | 35 Внешний диаметр трубки: D, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 032.0х2.5 Кольцо: мм | 91,5 Размеры: A, мм | 5 Размеры: C, мм | 88,5 Размеры: H, мм | 55 Размеры: S, мм | |
| ST20492-52-20 Код заказа | M52x2.0 Резьба: Е, мм | 42 Внешний диаметр трубки: D, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 038.0х2.5 Кольцо: мм | 93 Размеры: A, мм | 5,5 Размеры: C, мм | 87 Размеры: H, мм | 60 Размеры: S, мм | |
| ST20492-52-24 Код заказа | M52x2.0 Резьба: Е, мм | 42 Внешний диаметр трубки: D, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 038.0х2.5 Кольцо: мм | 109,4 Размеры: A, мм | 5,5 Размеры: C, мм | 104 Размеры: H, мм | 60 Размеры: S, мм | |
