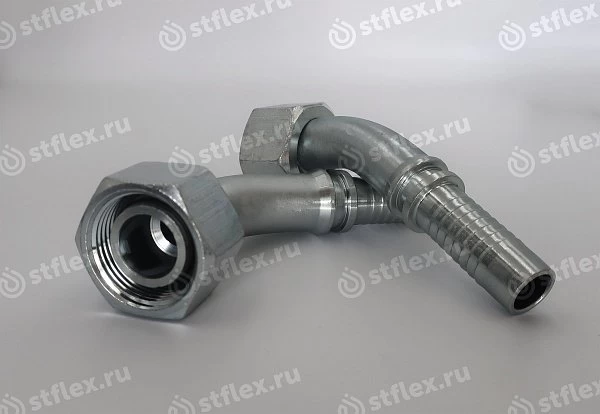

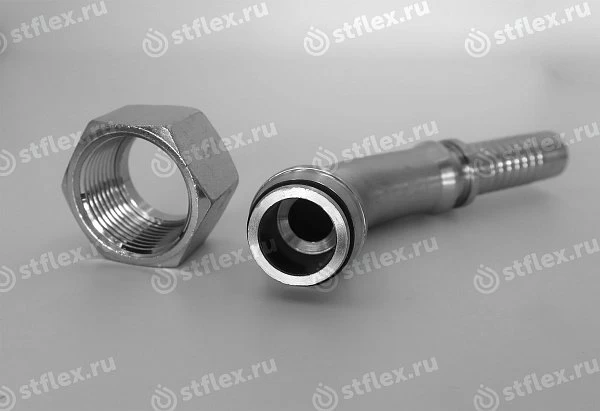

Фитинг-гайка DKOL 45° ниппель-конус 24°

Ссылка скопирована

Совместим с рукавами

EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH

Стандарты

ISO 12151-2-SWE 45°-L
DIN 3865

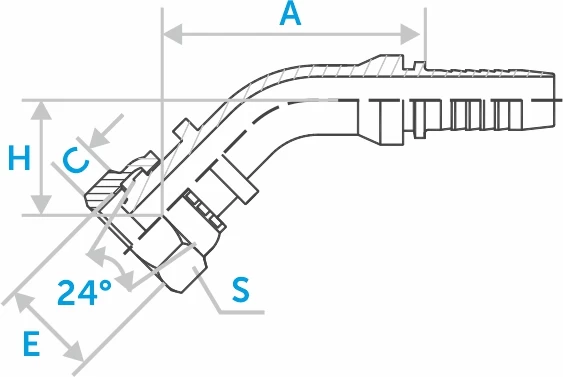

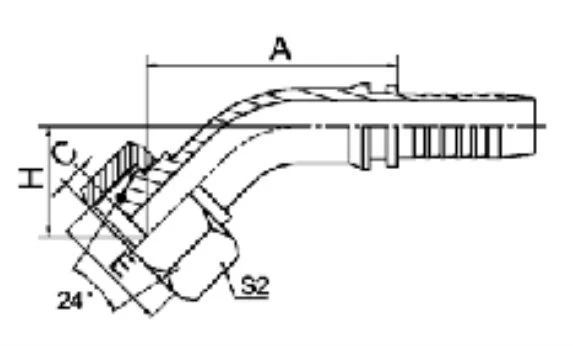

Код заказа	Резьба	Диаметр трубки	Внутренний диаметр			Кольцо	Размеры				Количество
	Е	D	DN	дюйм	размер	мм	A, мм	C, мм	H, мм	S1, мм	штук
ST20442-14-04 Код заказа	M14x1.5 Резьба: Е	8 Диаметр трубки: D	06 Внутренний диаметр: DN	1/4 Внутренний диаметр: дюйм	-4 Внутренний диаметр: размер	— Кольцо: мм	49 Размеры: A, мм	2 Размеры: C, мм	27 Размеры: H, мм	19 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-16-05 Код заказа	M16x1.5 Резьба: Е	10 Диаметр трубки: D	08 Внутренний диаметр: DN	5/16 Внутренний диаметр: дюйм	-5 Внутренний диаметр: размер	— Кольцо: мм	51,5 Размеры: A, мм	2 Размеры: C, мм	28,2 Размеры: H, мм	22 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-16-06 Код заказа	M16x1.5 Резьба: Е	10 Диаметр трубки: D	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	— Кольцо: мм	53,4 Размеры: A, мм	2 Размеры: C, мм	29,2 Размеры: H, мм	22 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-18-05 Код заказа	M18x1.5 Резьба: Е	12 Диаметр трубки: D	08 Внутренний диаметр: DN	5/16 Внутренний диаметр: дюйм	-5 Внутренний диаметр: размер	— Кольцо: мм	46,2 Размеры: A, мм	2,5 Размеры: C, мм	22,9 Размеры: H, мм	22 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-18-06 Код заказа	M18x1.5 Резьба: Е	12 Диаметр трубки: D	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	— Кольцо: мм	54,2 Размеры: A, мм	2,5 Размеры: C, мм	29,9 Размеры: H, мм	24 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-22-05 Код заказа	M22x1.5 Резьба: Е	15 Диаметр трубки: D	08 Внутренний диаметр: DN	5/16 Внутренний диаметр: дюйм	-5 Внутренний диаметр: размер	— Кольцо: мм	48,3 Размеры: A, мм	2,5 Размеры: C, мм	25 Размеры: H, мм	27 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-22-06 Код заказа	M22x1.5 Резьба: Е	15 Диаметр трубки: D	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	— Кольцо: мм	50,4 Размеры: A, мм	2,5 Размеры: C, мм	25,7 Размеры: H, мм	27 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-26-08 Код заказа	M26x1.5 Резьба: Е	18 Диаметр трубки: D	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	— Кольцо: мм	62 Размеры: A, мм	2,5 Размеры: C, мм	26,1 Размеры: H, мм	32 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-26-10 Код заказа	M26x1.5 Резьба: Е	18 Диаметр трубки: D	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	— Кольцо: мм	80,7 Размеры: A, мм	2,5 Размеры: C, мм	35,9 Размеры: H, мм	32 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-26-12 Код заказа	M26x1.5 Резьба: Е	18 Диаметр трубки: D	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	— Кольцо: мм	86,9 Размеры: A, мм	2,5 Размеры: C, мм	39,5 Размеры: H, мм	32 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-27-10D Код заказа	M27x1.5 Резьба: Е	18 Диаметр трубки: D	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	— Кольцо: мм	72 Размеры: A, мм	2,5 Размеры: C, мм	27,7 Размеры: H, мм	32 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-27-12D Код заказа	M27x1.5 Резьба: Е	18 Диаметр трубки: D	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	— Кольцо: мм	86,9 Размеры: A, мм	2,5 Размеры: C, мм	39,5 Размеры: H, мм	32 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-30-10 Код заказа	M30x2.0 Резьба: Е	22 Диаметр трубки: D	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	— Кольцо: мм	75,1 Размеры: A, мм	4 Размеры: C, мм	30,3 Размеры: H, мм	36 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-30-12 Код заказа	M30x2.0 Резьба: Е	22 Диаметр трубки: D	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	— Кольцо: мм	89,1 Размеры: A, мм	4 Размеры: C, мм	41,7 Размеры: H, мм	36 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-36-12 Код заказа	M36x2.0 Резьба: Е	28 Диаметр трубки: D	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	— Кольцо: мм	82 Размеры: A, мм	4 Размеры: C, мм	33,9 Размеры: H, мм	41 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-36-14 Код заказа	M36x2.0 Резьба: Е	28 Диаметр трубки: D	22 Внутренний диаметр: DN	7/8 Внутренний диаметр: дюйм	-14 Внутренний диаметр: размер	— Кольцо: мм	83,7 Размеры: A, мм	4 Размеры: C, мм	33,3 Размеры: H, мм	41 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-36-16 Код заказа	M36x2.0 Резьба: Е	28 Диаметр трубки: D	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	— Кольцо: мм	86 Размеры: A, мм	4 Размеры: C, мм	37 Размеры: H, мм	41 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-45-16 Код заказа	M45x2.0 Резьба: Е	35 Диаметр трубки: D	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	— Кольцо: мм	86 Размеры: A, мм	5 Размеры: C, мм	37 Размеры: H, мм	55 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-45-20 Код заказа	M45x2.0 Резьба: Е	35 Диаметр трубки: D	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	— Кольцо: мм	99,6 Размеры: A, мм	5 Размеры: C, мм	40,8 Размеры: H, мм	55 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-52-20 Код заказа	M52x2.0 Резьба: Е	42 Диаметр трубки: D	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	— Кольцо: мм	103 Размеры: A, мм	5,5 Размеры: C, мм	41,9 Размеры: H, мм	60 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-52-24 Код заказа	M52x2.0 Резьба: Е	42 Диаметр трубки: D	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	— Кольцо: мм	117 Размеры: A, мм	5,5 Размеры: C, мм	45,8 Размеры: H, мм	60 Размеры: S1, мм	- + × Выбрано максимальное количество, доступное для заказа
ST20442-52-32 Код заказа	— Резьба: Е	— Диаметр трубки: D	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	— Кольцо: мм	— Размеры: A, мм	— Размеры: C, мм	— Размеры: H, мм	— Размеры: S1, мм
