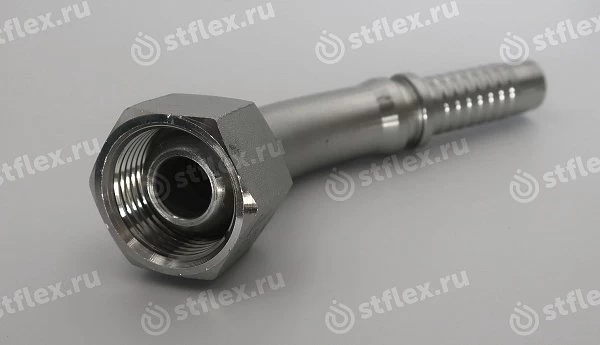

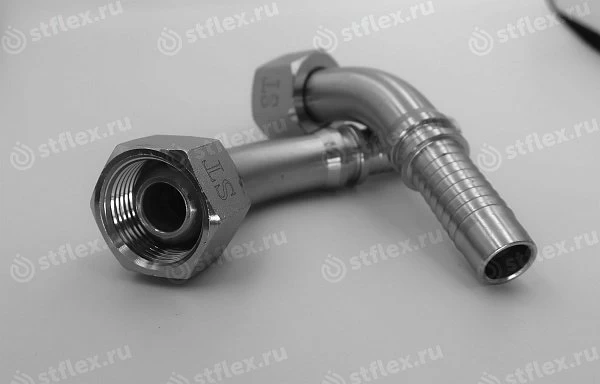

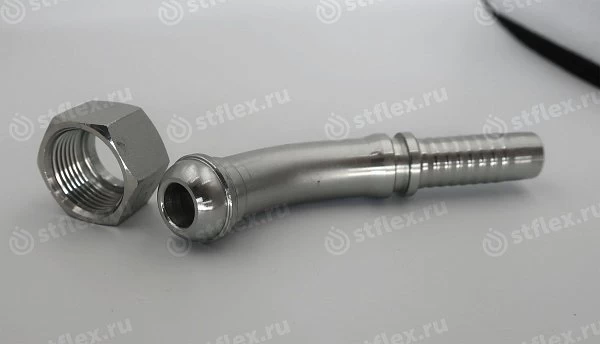

Фитинг-гайка DKL, ниппель-сфера 45°
Ссылка скопирована

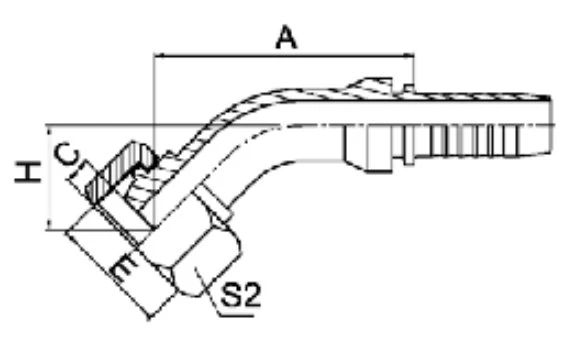

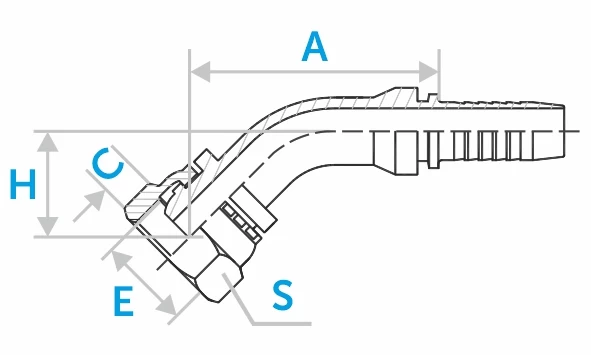

| Код заказа | Внутренний диаметр | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | Е | A, мм | C, мм | H, мм | S1, мм | штук | |
| ST20142-10-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | М10x1 Резьба: Е | 41,1 Размеры: A, мм | 2,5 Размеры: C, мм | 20,7 Размеры: H, мм | 14 Размеры: S1, мм | |
| ST20142-10-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М10x1 Резьба: Е | 43,2 Размеры: A, мм | 2,5 Размеры: C, мм | 21,5 Размеры: H, мм | 14 Размеры: S1, мм | |
| ST20142-12-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | М12x1.5 Резьба: Е | 40,9 Размеры: A, мм | 4 Размеры: C, мм | 21,2 Размеры: H, мм | 17 Размеры: S1, мм | |
| ST20142-12-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М12x1.5 Резьба: Е | 43 Размеры: A, мм | 4 Размеры: C, мм | 22 Размеры: H, мм | 17 Размеры: S1, мм | |
| ST20142-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М14x1.5 Резьба: Е | 43,4 Размеры: A, мм | 4,5 Размеры: C, мм | 21,3 Размеры: H, мм | 19 Размеры: S1, мм | |
| ST20142-14-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М14x1.5 Резьба: Е | 45,5 Размеры: A, мм | 4,5 Размеры: C, мм | 22,2 Размеры: H, мм | 19 Размеры: S1, мм | |
| ST20142-16-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 43,7 Размеры: A, мм | 4,5 Размеры: C, мм | 21,4 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20142-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 45,8 Размеры: A, мм | 4,5 Размеры: C, мм | 22,5 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20142-16-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 47,4 Размеры: A, мм | 4,5 Размеры: C, мм | 24,1 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20142-18-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М18x1.5 Резьба: Е | 46,8 Размеры: A, мм | 4 Размеры: C, мм | 22,6 Размеры: H, мм | 24 Размеры: S1, мм | |
| ST20142-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М18x1.5 Резьба: Е | 48,5 Размеры: A, мм | 4 Размеры: C, мм | 24,2 Размеры: H, мм | 24 Размеры: S1, мм | |
| ST20142-18-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М18x1.5 Резьба: Е | 52,2 Размеры: A, мм | 4 Размеры: C, мм | 25,7 Размеры: H, мм | 24 Размеры: S1, мм | |
| ST20142-20-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | M20x1.5 Резьба: Е | 48,2 Размеры: A, мм | 5,5 Размеры: C, мм | 23,9 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20142-20-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | M20x1.5 Резьба: Е | 62,1 Размеры: A, мм | 5,5 Размеры: C, мм | 27,2 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20142-22-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 58,4 Размеры: A, мм | 5 Размеры: C, мм | 25,7 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20142-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 62,1 Размеры: A, мм | 5 Размеры: C, мм | 27,2 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20142-24-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М24x1.5 Резьба: Е | 61,1 Размеры: A, мм | 5,5 Размеры: C, мм | 26,1 Размеры: H, мм | 30 Размеры: S1, мм | |
| ST20142-24-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М24x1.5 Резьба: Е | 75,4 Размеры: A, мм | 5 Размеры: C, мм | 29,6 Размеры: H, мм | 30 Размеры: S1, мм | |
| ST20142-27-10D Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М27x1.5 Резьба: Е | 74,4 Размеры: A, мм | 5,5 Размеры: C, мм | 29,6 Размеры: H, мм | 32 Размеры: S1, мм | |
| ST20142-27-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М27x2.0 Резьба: Е | 74,4 Размеры: A, мм | 5,5 Размеры: C, мм | 29,6 Размеры: H, мм | 32 Размеры: S1, мм | |
| ST20142-30-12D Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М30x1.5 Резьба: Е | 80,9 Размеры: A, мм | 6 Размеры: C, мм | 33,5 Размеры: H, мм | 36 Размеры: S1, мм | |
| ST20142-30-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М30x2.0 Резьба: Е | 80,9 Размеры: A, мм | 6 Размеры: C, мм | 33,5 Размеры: H, мм | 36 Размеры: S1, мм | |
| ST20142-33-12D Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М33x1.5 Резьба: Е | 80,9 Размеры: A, мм | — Размеры: C, мм | 33,5 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20142-33-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М33x2.0 Резьба: Е | 80,9 Размеры: A, мм | — Размеры: C, мм | 33,5 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20142-36-12D Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М36x1.5 Резьба: Е | 80,9 Размеры: A, мм | — Размеры: C, мм | 33,5 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20142-36-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 80,9 Размеры: A, мм | — Размеры: C, мм | 33,5 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20142-36-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 88,2 Размеры: A, мм | — Размеры: C, мм | 33,95 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20142-36-14 Код заказа | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 83 Размеры: A, мм | 7 Размеры: C, мм | 32,64 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20142-39-16D Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М39x1.5 Резьба: Е | 88,2 Размеры: A, мм | 7 Размеры: C, мм | 33,95 Размеры: H, мм | 46 Размеры: S1, мм | |
| ST20142-39-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М39x2.0 Резьба: Е | 88,2 Размеры: A, мм | 7 Размеры: C, мм | 33,95 Размеры: H, мм | 46 Размеры: S1, мм | |
| ST20142-42-16D Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М42x1.5 Резьба: Е | 88,2 Размеры: A, мм | — Размеры: C, мм | 33,95 Размеры: H, мм | 50 Размеры: S1, мм | |
| ST20142-45-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М45x2.0 Резьба: Е | 88,2 Размеры: A, мм | — Размеры: C, мм | 33,95 Размеры: H, мм | 55 Размеры: S1, мм | |
| ST20142-42-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М42x1.5 Резьба: Е | 99,1 Размеры: A, мм | — Размеры: C, мм | 38,4 Размеры: H, мм | 50 Размеры: S1, мм | |
| ST20142-45-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М45x2.0 Резьба: Е | 99,1 Размеры: A, мм | 8,5 Размеры: C, мм | 38,4 Размеры: H, мм | 55 Размеры: S1, мм | |
| ST20142-48-20D Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М48x1.5 Резьба: Е | — Размеры: A, мм | — Размеры: C, мм | — Размеры: H, мм | 60 Размеры: S1, мм | |
| ST20142-48-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М48x2.0 Резьба: Е | — Размеры: A, мм | — Размеры: C, мм | — Размеры: H, мм | 60 Размеры: S1, мм | |
| ST20142-52-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М52x2.0 Резьба: Е | — Размеры: A, мм | — Размеры: C, мм | — Размеры: H, мм | 60 Размеры: S1, мм | |
| ST20142-48-24D Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | М48x1.5 Резьба: Е | 114,1 Размеры: A, мм | — Размеры: C, мм | 43,4 Размеры: H, мм | 60 Размеры: S1, мм | |
| ST20142-48-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | М48x2.0 Резьба: Е | 114,1 Размеры: A, мм | — Размеры: C, мм | 43,4 Размеры: H, мм | 60 Размеры: S1, мм | |
| ST20142-52-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | М52x2.0 Резьба: Е | 114,1 Размеры: A, мм | 9 Размеры: C, мм | 43,4 Размеры: H, мм | 60 Размеры: S1, мм | |
