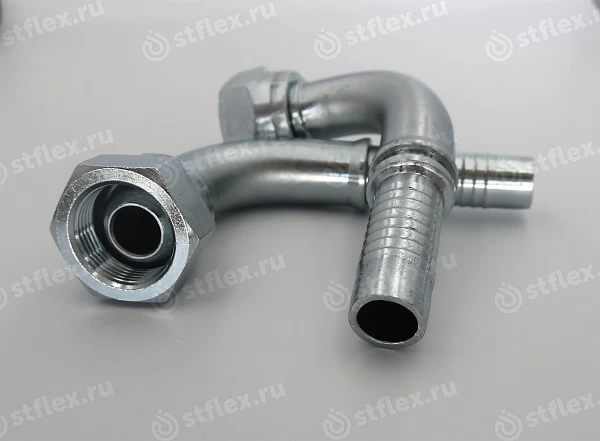

Фитинг-гайка DKL ниппель-сфера 90°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

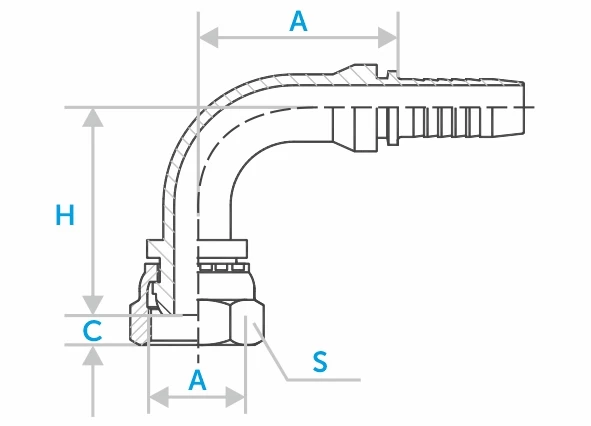

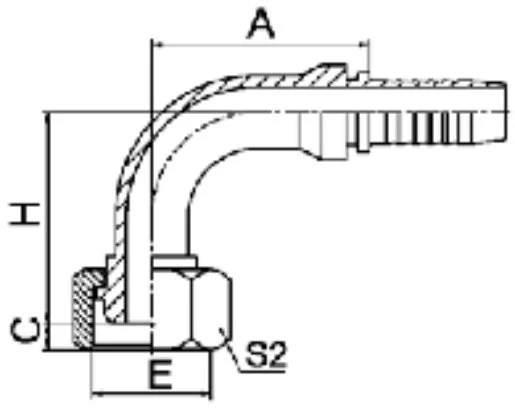

| Код заказа | Резьба | Внутренний диаметр | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| Е, мм | DN | дюйм | размер | A, мм | C, мм | H, мм | S, мм | штук | |
| ST20192-10-03 Код заказа | M10x1 Резьба: Е, мм | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 27 Размеры: A, мм | 2,5 Размеры: C, мм | 35,5 Размеры: H, мм | 14 Размеры: S, мм | |
| ST20192-12-04 Код заказа | M12x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 30 Размеры: A, мм | 4 Размеры: C, мм | 37,5 Размеры: H, мм | 17 Размеры: S, мм | |
| ST20192-14-04 Код заказа | M14x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 30 Размеры: A, мм | 4,5 Размеры: C, мм | 38 Размеры: H, мм | 19 Размеры: S, мм | |
| ST20192-14-05 Код заказа | M14x1.5 Резьба: Е, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 33 Размеры: A, мм | 4,5 Размеры: C, мм | 41 Размеры: H, мм | 19 Размеры: S, мм | |
| ST20192-16-04 Код заказа | M16x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 30 Размеры: A, мм | 4,5 Размеры: C, мм | 38,5 Размеры: H, мм | 19 Размеры: S, мм | |
| ST20192-16-05 Код заказа | M16x1.5 Резьба: Е, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 33 Размеры: A, мм | 4,5 Размеры: C, мм | 41,5 Размеры: H, мм | 22 Размеры: S, мм | |
| ST20192-16-06 Код заказа | M16x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 4,5 Размеры: C, мм | 43,8 Размеры: H, мм | 22 Размеры: S, мм | |
| ST20192-18-05 Код заказа | M18x1.5 Резьба: Е, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 33 Размеры: A, мм | 4 Размеры: C, мм | 43 Размеры: H, мм | 24 Размеры: S, мм | |
| ST20192-18-06 Код заказа | M18x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 4 Размеры: C, мм | 45,3 Размеры: H, мм | 24 Размеры: S, мм | |
| ST20192-18-08 Код заказа | M18x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 40,5 Размеры: A, мм | 4 Размеры: C, мм | 50,5 Размеры: H, мм | 24 Размеры: S, мм | |
| ST20192-20-06 Код заказа | М20x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 5,5 Размеры: C, мм | 44,8 Размеры: H, мм | 24 Размеры: S, мм | |
| ST20192-20-08 Код заказа | М20x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 5,5 Размеры: C, мм | 52 Размеры: H, мм | 27 Размеры: S, мм | |
| ST20192-22-06 Код заказа | M22x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,8 Размеры: A, мм | 5 Размеры: C, мм | 76,8 Размеры: H, мм | 27 Размеры: S, мм | |
| ST20192-22-08 Код заказа | M22x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 5 Размеры: C, мм | 52,5 Размеры: H, мм | 27 Размеры: S, мм | |
| ST20192-24-08 Код заказа | M24x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 5,5 Размеры: C, мм | 51 Размеры: H, мм | 30 Размеры: S, мм | |
| ST20192-24-10 Код заказа | M24x1.5 Резьба: Е, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 58 Размеры: A, мм | 5 Размеры: C, мм | 58,5 Размеры: H, мм | 30 Размеры: S, мм | |
| ST20192-27-10D Код заказа | M27x1.5 Резьба: Е, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 56 Размеры: A, мм | 5,5 Размеры: C, мм | 55,5 Размеры: H, мм | 32 Размеры: S, мм | |
| ST20192-27-10 Код заказа | M27x2.0 Резьба: Е, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 56 Размеры: A, мм | 5,5 Размеры: C, мм | 55,5 Размеры: H, мм | 32 Размеры: S, мм | |
| ST20192-30-12D Код заказа | M30x1.5 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 67,5 Размеры: A, мм | 6 Размеры: C, мм | 68,5 Размеры: H, мм | 36 Размеры: S, мм | |
| ST20192-30-12 Код заказа | M30x2.0 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 67,5 Размеры: A, мм | 6 Размеры: C, мм | 68,5 Размеры: H, мм | 36 Размеры: S, мм | |
| ST20192-33-12D Код заказа | M33x1.5 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | — Размеры: C, мм | 68 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20192-33-12 Код заказа | M33x2.0 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | — Размеры: C, мм | 68 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20192-36-12D Код заказа | M36x1.5 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | — Размеры: C, мм | 68 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20192-36-12 Код заказа | M36x2.0 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | — Размеры: C, мм | 68 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20192-36-14 Код заказа | M36x2.0 Резьба: Е, мм | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | 71,2 Размеры: A, мм | 7 Размеры: C, мм | 69 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20192-36-16 Код заказа | M36x2.0 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,7 Размеры: A, мм | — Размеры: C, мм | 73,5 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20192-39-16D Код заказа | M39x1.5 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,7 Размеры: A, мм | 7 Размеры: C, мм | 73,5 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20192-39-16 Код заказа | M39x2.0 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,7 Размеры: A, мм | 7 Размеры: C, мм | 73,5 Размеры: H, мм | 41 Размеры: S, мм | |
| ST20192-42-16D Код заказа | M42x1.5 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,1 Размеры: A, мм | — Размеры: C, мм | 73,5 Размеры: H, мм | 50 Размеры: S, мм | |
| ST20192-42-16D Код заказа | M42x2.0 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,1 Размеры: A, мм | — Размеры: C, мм | 73,5 Размеры: H, мм | 50 Размеры: S, мм | |
| ST20192-42-16D Код заказа | M45x2.0 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,1 Размеры: A, мм | — Размеры: C, мм | 73,5 Размеры: H, мм | 55 Размеры: S, мм | |
| ST20192-42-20D Код заказа | M42x1.5 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 91,5 Размеры: A, мм | — Размеры: C, мм | 85 Размеры: H, мм | 50 Размеры: S, мм | |
| ST20192-42-20D Код заказа | M45x2.0 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 91,5 Размеры: A, мм | 8,5 Размеры: C, мм | 85 Размеры: H, мм | 55 Размеры: S, мм | |
| ST20192-48-20D Код заказа | M48x1.5 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | — Размеры: A, мм | — Размеры: C, мм | — Размеры: H, мм | 60 Размеры: S, мм | |
| ST20192-48-20 Код заказа | M48x2.0 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | — Размеры: A, мм | — Размеры: C, мм | — Размеры: H, мм | 60 Размеры: S, мм | |
| ST20192-48-20 Код заказа | M52x2.0 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | — Размеры: A, мм | — Размеры: C, мм | — Размеры: H, мм | 60 Размеры: S, мм | |
| ST20192-48-24D Код заказа | M48x1.5 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | — Размеры: A, мм | — Размеры: C, мм | — Размеры: H, мм | 60 Размеры: S, мм | |
| ST20192-48-24 Код заказа | M48x2.0 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | — Размеры: A, мм | — Размеры: C, мм | — Размеры: H, мм | 60 Размеры: S, мм | |
| ST20192-52-24 Код заказа | M52x2.0 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 109,4 Размеры: A, мм | 9 Размеры: C, мм | 100 Размеры: H, мм | 60 Размеры: S, мм | |
| ST20192-64-32 Код заказа | M64x2.0 Резьба: Е, мм | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 131,75 Размеры: A, мм | 14 Размеры: C, мм | 122,3 Размеры: H, мм | 75 Размеры: S, мм | |
