Фитинг-гайка DKOS 45° ниппель-конус 24° с уплотнительным кольцом
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO-12151-2-S-S
DIN 3865
DIN 3865

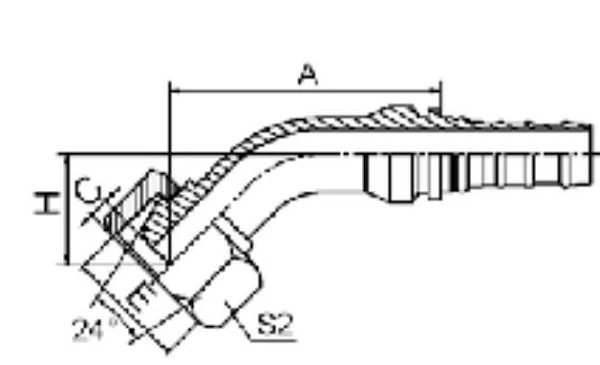

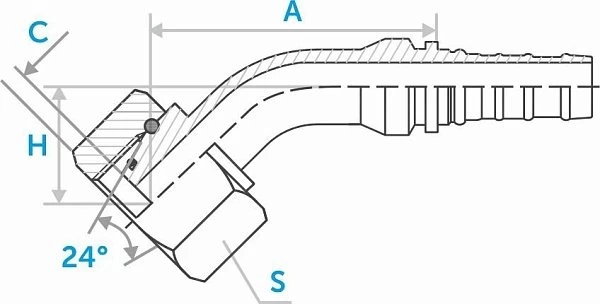

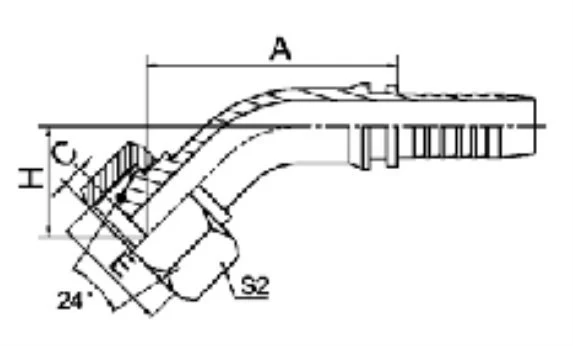

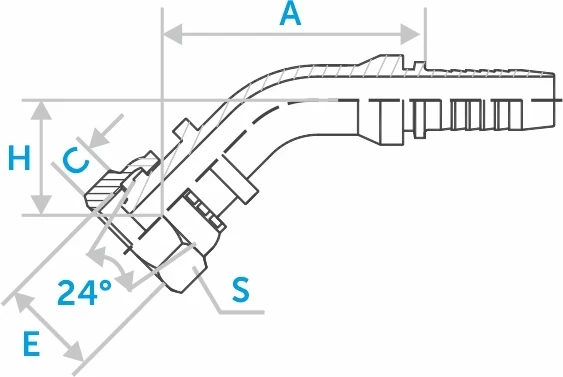

| Код заказа | Внутренний диаметр | Диаметр трубки | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | D | Е | A, мм | C, мм | H, мм | S1, мм | штук | |
| ST20542-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -04 Внутренний диаметр: размер | 6 Диаметр трубки: D | М14x1.5 Резьба: Е | 50,1 Размеры: A, мм | 1,1 Размеры: C, мм | 28 Размеры: H, мм | 19 Размеры: S1, мм | |
| ST20542-16-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -04 Внутренний диаметр: размер | 8 Диаметр трубки: D | М16x1.5 Резьба: Е | 50,4 Размеры: A, мм | 1,5 Размеры: C, мм | 28,3 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20542-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -05 Внутренний диаметр: размер | 8 Диаметр трубки: D | М16x1.5 Резьба: Е | 52,2 Размеры: A, мм | 1,5 Размеры: C, мм | 28,9 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20542-18-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -04 Внутренний диаметр: размер | 10 Диаметр трубки: D | М18x1.5 Резьба: Е | 43,4 Размеры: A, мм | 2 Размеры: C, мм | 21,3 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20542-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -06 Внутренний диаметр: размер | 10 Диаметр трубки: D | М18x1.5 Резьба: Е | 54,3 Размеры: A, мм | 2 Размеры: C, мм | 29,6 Размеры: H, мм | 24 Размеры: S1, мм | |
| ST20542-20-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -06 Внутренний диаметр: размер | 12 Диаметр трубки: D | M20x1.5 Резьба: Е | 49,7 Размеры: A, мм | 2,5 Размеры: C, мм | 25 Размеры: H, мм | 24 Размеры: S1, мм | |
| ST20542-20-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -08 Внутренний диаметр: размер | 12 Диаметр трубки: D | M20x1.5 Резьба: Е | 67,8 Размеры: A, мм | 2,5 Размеры: C, мм | 32,8 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20542-22-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -06 Внутренний диаметр: размер | 14 Диаметр трубки: D | М22x1.5 Резьба: Е | 49,6 Размеры: A, мм | 2,5 Размеры: C, мм | 25,3 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20542-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -08 Внутренний диаметр: размер | 14 Диаметр трубки: D | М22x1.5 Резьба: Е | 68,1 Размеры: A, мм | 2,5 Размеры: C, мм | 33,2 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20542-24-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -08 Внутренний диаметр: размер | 16 Диаметр трубки: D | М24x1.5 Резьба: Е | 62,5 Размеры: A, мм | 3 Размеры: C, мм | 27,5 Размеры: H, мм | 30 Размеры: S1, мм | |
| ST20542-24-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 16 Диаметр трубки: D | М24x1.5 Резьба: Е | 80,7 Размеры: A, мм | 2,5 Размеры: C, мм | 35,9 Размеры: H, мм | 30 Размеры: S1, мм | |
| ST20542-30-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 20 Диаметр трубки: D | М30x2.0 Резьба: Е | 75,8 Размеры: A, мм | 3 Размеры: C, мм | 31 Размеры: H, мм | 36 Размеры: S1, мм | |
| ST20542-30-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 20 Диаметр трубки: D | М30x2.0 Резьба: Е | 90,5 Размеры: A, мм | 3 Размеры: C, мм | 42,4 Размеры: H, мм | 36 Размеры: S1, мм | |
| ST20542-36-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 25 Диаметр трубки: D | М36x2.0 Резьба: Е | 82,7 Размеры: A, мм | 3 Размеры: C, мм | 34,6 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20542-36-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 25 Диаметр трубки: D | М36x2.0 Резьба: Е | 92,3 Размеры: A, мм | 3 Размеры: C, мм | 36,8 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20542-42-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 30 Диаметр трубки: D | М42x2.0 Резьба: Е | 102,3 Размеры: A, мм | 5 Размеры: C, мм | 35,9 Размеры: H, мм | 50 Размеры: S1, мм | |
| ST20542-42-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 30 Диаметр трубки: D | М42x2.0 Резьба: Е | 110 Размеры: A, мм | 5 Размеры: C, мм | 38 Размеры: H, мм | 50 Размеры: S1, мм | |
| ST20542-42-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 30 Диаметр трубки: D | М42x2.0 Резьба: Е | 121 Размеры: A, мм | 5 Размеры: C, мм | 39 Размеры: H, мм | 50 Размеры: S1, мм | |
| ST20542-52-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 38 Диаметр трубки: D | М52x2.0 Резьба: Е | 114,5 Размеры: A, мм | 6,5 Размеры: C, мм | 39,4 Размеры: H, мм | 60 Размеры: S1, мм | |
| ST20542-52-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 38 Диаметр трубки: D | М52x2.0 Резьба: Е | 125 Размеры: A, мм | 6,5 Размеры: C, мм | 43 Размеры: H, мм | 60 Размеры: S1, мм | |
