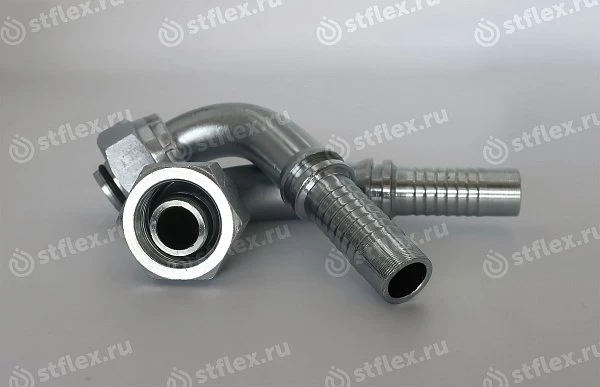

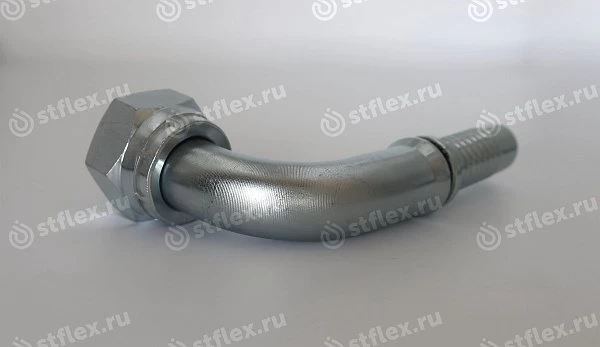

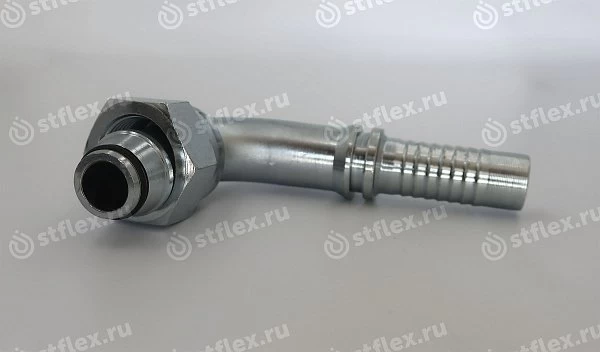

Фитинг-гайка DKOS 90° ниппель-конус 24° с уплотнительным кольцом
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO-12151-2-SWE-S
DIN 3865
DIN 3865

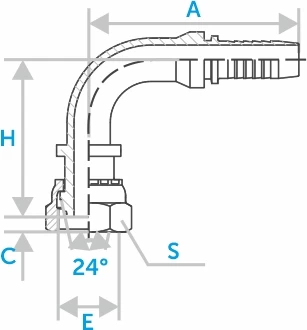

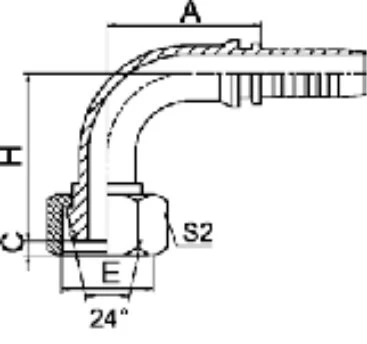

| Код заказа | Внутренний диаметр | Диаметр трубки | Резьба | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | D | Е | A, мм | C, мм | H, мм | S1, мм | штук | |
| ST20592-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 6 Диаметр трубки: D | М14x1.5 Резьба: Е | 30 Размеры: A, мм | 1,1 Размеры: C, мм | 47,5 Размеры: H, мм | 19 Размеры: S1, мм | |
| ST20592-16-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 8 Диаметр трубки: D | М16x1.5 Резьба: Е | 30 Размеры: A, мм | 1,5 Размеры: C, мм | 48 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20592-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 8 Диаметр трубки: D | М16x1.5 Резьба: Е | 33 Размеры: A, мм | 1,5 Размеры: C, мм | 51 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20592-18-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 10 Диаметр трубки: D | М18x1.5 Резьба: Е | 33 Размеры: A, мм | 2 Размеры: C, мм | 41,5 Размеры: H, мм | 22 Размеры: S1, мм | |
| ST20592-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 10 Диаметр трубки: D | М18x1.5 Резьба: Е | 35,3 Размеры: A, мм | 2 Размеры: C, мм | 52,8 Размеры: H, мм | 24 Размеры: S1, мм | |
| ST20592-20-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 12 Диаметр трубки: D | M20x1.5 Резьба: Е | 35,8 Размеры: A, мм | 2,5 Размеры: C, мм | 46,3 Размеры: H, мм | 24 Размеры: S1, мм | |
| ST20592-20-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 12 Диаметр трубки: D | M20x1.5 Резьба: Е | 41 Размеры: A, мм | 2,5 Размеры: C, мм | 61 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20592-22-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 14 Диаметр трубки: D | М22x1.5 Резьба: Е | 35,3 Размеры: A, мм | 2,5 Размеры: C, мм | 46,8 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20592-22-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 14 Диаметр трубки: D | М22x1.5 Резьба: Е | 35,3 Размеры: A, мм | 2,5 Размеры: C, мм | 46,8 Размеры: H, мм | 27 Размеры: S1, мм | |
| ST20592-24-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 16 Диаметр трубки: D | М24x1.5 Резьба: Е | 41 Размеры: A, мм | 3 Размеры: C, мм | 53 Размеры: H, мм | 30 Размеры: S1, мм | |
| ST20592-24-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 16 Диаметр трубки: D | М24x1.5 Резьба: Е | 56,5 Размеры: A, мм | 2,5 Размеры: C, мм | 67,5 Размеры: H, мм | 30 Размеры: S1, мм | |
| ST20592-30-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 20 Диаметр трубки: D | М30x2.0 Резьба: Е | 56,5 Размеры: A, мм | 3 Размеры: C, мм | 60,5 Размеры: H, мм | 36 Размеры: S1, мм | |
| ST20592-30-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 20 Диаметр трубки: D | М30x2.0 Резьба: Е | 65,3 Размеры: A, мм | 3 Размеры: C, мм | 81 Размеры: H, мм | 36 Размеры: S1, мм | |
| ST20592-36-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 25 Диаметр трубки: D | М36x2.0 Резьба: Е | 66,2 Размеры: A, мм | 3 Размеры: C, мм | 70 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20592-36-14 Код заказа | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | 25 Диаметр трубки: D | М36x2.0 Резьба: Е | 71,2 Размеры: A, мм | 3 Размеры: C, мм | 71 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20592-36-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 25 Диаметр трубки: D | М36x2.0 Резьба: Е | 78 Размеры: A, мм | 3 Размеры: C, мм | 77,5 Размеры: H, мм | 41 Размеры: S1, мм | |
| ST20592-42-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 30 Диаметр трубки: D | М42x2.0 Резьба: Е | 78 Размеры: A, мм | 5 Размеры: C, мм | 77,5 Размеры: H, мм | 50 Размеры: S1, мм | |
| ST20592-42-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 30 Диаметр трубки: D | М42x2.0 Резьба: Е | 93 Размеры: A, мм | 5 Размеры: C, мм | 84 Размеры: H, мм | 50 Размеры: S1, мм | |
| ST20592-42-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 30 Диаметр трубки: D | М42x2.0 Резьба: Е | 109,4 Размеры: A, мм | 5 Размеры: C, мм | 95 Размеры: H, мм | 50 Размеры: S1, мм | |
| ST20592-52-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 38 Диаметр трубки: D | М52x2.0 Резьба: Е | 93 Размеры: A, мм | 6,5 Размеры: C, мм | 89 Размеры: H, мм | 60 Размеры: S1, мм | |
| ST20592-52-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 38 Диаметр трубки: D | М52x2.0 Резьба: Е | 109,4 Размеры: A, мм | 6,5 Размеры: C, мм | 103 Размеры: H, мм | 60 Размеры: S1, мм | |
Описание
Фитинг-гайка DKOS 90° ниппель-конус 24° с уплотнительным кольцом применяется в гидросистемах высокого давления для подключения рукавов и трубных линий с разворотом на 90°. Соединение относится к тяжёлой серии по ISO 8434-1 / DIN 2353, где уплотнение создаётся по конусной поверхности и уплотнительному кольцу, а метрическая резьба служит для стяжки. Такой фитинг-гайку используют там, где требуется стабильная герметизация, устойчивость к вибрациям и прочная компоновка гидролинии в ограниченном пространстве.
Подбор и монтаж
- серия: DKOS тяжёлая, не совместима с DKOL
- исполнение: угол 90° для разворота трассы
- резьба: метрическая, подбирают по размеру порта/ответной части
- уплотнение: конус 24° с уплотнительным кольцом
- монтаж: наживлять без перекоса и затягивать с заданным моментом
Фитинг-гайку DKOS 90° выбирают на спецтехнике и в промышленном оборудовании, когда важны надёжность, прочность и стабильная герметичность соединения.
