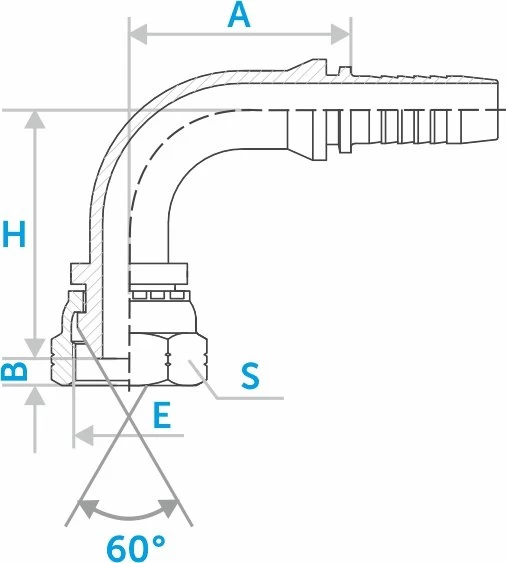

Фитинг NPSM 90° ниппель-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | B, мм | A, мм | H, мм | S1, мм | Е, дюйм | штук | |
| ST21692-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 4,6 Размеры: B, мм | 30 Размеры: A, мм | 40,5 Размеры: H, мм | 19 Размеры: S1, мм | Z1/4x18 Резьба: Е, дюйм | |
| ST21692-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 6 Размеры: B, мм | 30 Размеры: A, мм | 37,7 Размеры: H, мм | 22 Размеры: S1, мм | Z3/8x18 Резьба: Е, дюйм | |
| ST21692-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 6 Размеры: B, мм | 34 Размеры: A, мм | 40,7 Размеры: H, мм | 22 Размеры: S1, мм | Z3/8x18 Резьба: Е, дюйм | |
| ST21692-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 6 Размеры: B, мм | 35,3 Размеры: A, мм | 45,3 Размеры: H, мм | 22 Размеры: S1, мм | Z3/8x18 Резьба: Е, дюйм | |
| ST21692-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 7,5 Размеры: B, мм | 41 Размеры: A, мм | 53,2 Размеры: H, мм | 27 Размеры: S1, мм | Z1/2x14 Резьба: Е, дюйм | |
| ST21692-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 8,9 Размеры: B, мм | 56,5 Размеры: A, мм | 53,5 Размеры: H, мм | 32 Размеры: S1, мм | Z3/4x14 Резьба: Е, дюйм | |
| ST21692-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 8,9 Размеры: B, мм | 65,5 Размеры: A, мм | 69,1 Размеры: H, мм | 32 Размеры: S1, мм | Z3/4x14 Резьба: Е, дюйм | |
| ST21692-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 10,5 Размеры: B, мм | 65,5 Размеры: A, мм | 64,5 Размеры: H, мм | 41 Размеры: S1, мм | Z1x11.5 Резьба: Е, дюйм | |
| ST21692-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 10,5 Размеры: B, мм | 76,7 Размеры: A, мм | 75 Размеры: H, мм | 41 Размеры: S1, мм | Z1x11.5 Резьба: Е, дюйм | |
| ST21692-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 11,2 Размеры: B, мм | 91,5 Размеры: A, мм | 86 Размеры: H, мм | 50 Размеры: S1, мм | Z1-1/4x11.5 Резьба: Е, дюйм | |
| ST21692-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 11,2 Размеры: B, мм | 91,5 Размеры: A, мм | 83,5 Размеры: H, мм | 55 Размеры: S1, мм | Z1-1/2x11.5 Резьба: Е, дюйм | |
| ST21692-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 11,2 Размеры: B, мм | 109,4 Размеры: A, мм | 101,5 Размеры: H, мм | 55 Размеры: S1, мм | Z1-1/2x11.5 Резьба: Е, дюйм | |
| ST21692-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 11,2 Размеры: B, мм | 131,8 Размеры: A, мм | 124,5 Размеры: H, мм | 70 Размеры: S1, мм | Z1/2x11.5 Резьба: Е, дюйм | |
