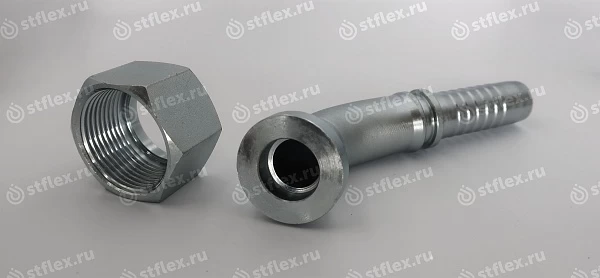

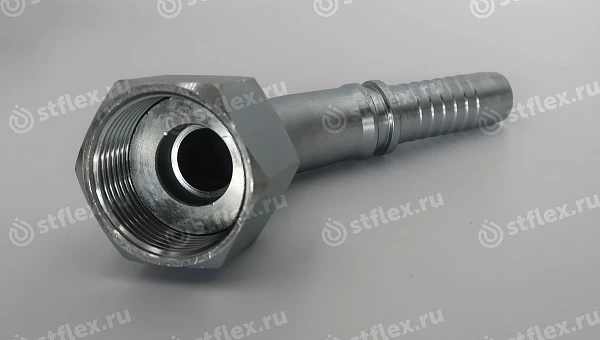

Фитинг ORFS 45° c плоским ниппелем

Совместим с рукавами
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
Стандарты
ISO 12151-1-SWE 45°, SAE J516
Альтернативное название
Альтернативное название
ORFS 45°

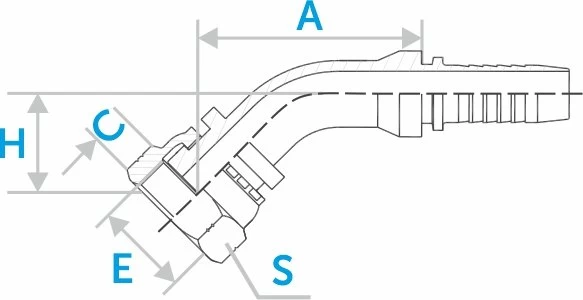

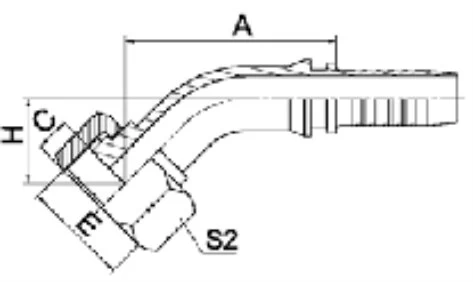

Код заказа Внутренний диаметр Размеры Резьба Количество
DN дюйм размер A, мм C, мм H, мм S1, мм Е штук
ST24242-04-04 Код заказа 06 Внутренний диаметр: DN 1/4 Внутренний диаметр: дюйм -4 Внутренний диаметр: размер 45,5 Размеры: A, мм 8,5 Размеры: C, мм 23,4 Размеры: H, мм 19 Размеры: S1, мм 9/16x18UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-04-05 Код заказа 08 Внутренний диаметр: DN 5/16 Внутренний диаметр: дюйм -5 Внутренний диаметр: размер 47,6 Размеры: A, мм 8,5 Размеры: C, мм 24,3 Размеры: H, мм 19 Размеры: S1, мм 9/16x18UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-04-06 Код заказа 10 Внутренний диаметр: DN 3/8 Внутренний диаметр: дюйм -6 Внутренний диаметр: размер 49,2 Размеры: A, мм 8,5 Размеры: C, мм 24,9 Размеры: H, мм 19 Размеры: S1, мм 9/16x18UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-06-04 Код заказа 06 Внутренний диаметр: DN 1/4 Внутренний диаметр: дюйм -4 Внутренний диаметр: размер 39,5 Размеры: A, мм 10 Размеры: C, мм 17,4 Размеры: H, мм 22 Размеры: S1, мм 11/16x16UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-06-05 Код заказа 08 Внутренний диаметр: DN 5/16 Внутренний диаметр: дюйм -5 Внутренний диаметр: размер 42,3 Размеры: A, мм 10 Размеры: C, мм 19 Размеры: H, мм 22 Размеры: S1, мм 11/16x16UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-06-06 Код заказа 10 Внутренний диаметр: DN 5/16 Внутренний диаметр: дюйм -6 Внутренний диаметр: размер 51,7 Размеры: A, мм 10 Размеры: C, мм 27,4 Размеры: H, мм 22 Размеры: S1, мм 11/16x16UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-06-08 Код заказа 12 Внутренний диаметр: DN 1/2 Внутренний диаметр: дюйм -8 Внутренний диаметр: размер 63,9 Размеры: A, мм 10 Размеры: C, мм 29 Размеры: H, мм 22 Размеры: S1, мм 11/16x16UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-08-06 Код заказа 10 Внутренний диаметр: DN 3/8 Внутренний диаметр: дюйм -6 Внутренний диаметр: размер 44,6 Размеры: A, мм 11 Размеры: C, мм 20,3 Размеры: H, мм 27 Размеры: S1, мм 13/16x16UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-08-08 Код заказа 12 Внутренний диаметр: DN 1/2 Внутренний диаметр: дюйм -8 Внутренний диаметр: размер 65,3 Размеры: A, мм 11 Размеры: C, мм 30,4 Размеры: H, мм 27 Размеры: S1, мм 13/16x16UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-08-10 Код заказа 16 Внутренний диаметр: DN 5/8 Внутренний диаметр: дюйм -10 Внутренний диаметр: размер 76,5 Размеры: A, мм 11 Размеры: C, мм 31,7 Размеры: H, мм 27 Размеры: S1, мм 13/16x16UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-10-08 Код заказа 12 Внутренний диаметр: DN 1/2 Внутренний диаметр: дюйм -8 Внутренний диаметр: размер 58,2 Размеры: A, мм 13,5 Размеры: C, мм 23,3 Размеры: H, мм 30 Размеры: S1, мм 1x14UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-10-10 Код заказа 16 Внутренний диаметр: DN 5/8 Внутренний диаметр: дюйм -10 Внутренний диаметр: размер 79,7 Размеры: A, мм 13,5 Размеры: C, мм 34,9 Размеры: H, мм 30 Размеры: S1, мм 1x14UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-10-12 Код заказа 20 Внутренний диаметр: DN 3/4 Внутренний диаметр: дюйм -12 Внутренний диаметр: размер 86,5 Размеры: A, мм 13,5 Размеры: C, мм 38,4 Размеры: H, мм 30 Размеры: S1, мм 1x14UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-12-08 Код заказа 12 Внутренний диаметр: DN 1/2 Внутренний диаметр: дюйм -8 Внутренний диаметр: размер 58,2 Размеры: A, мм 23,3 Размеры: C, мм 23,3 Размеры: H, мм 36 Размеры: S1, мм 1-3/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-12-10 Код заказа 16 Внутренний диаметр: DN 5/8 Внутренний диаметр: дюйм -10 Внутренний диаметр: размер 69,4 Размеры: A, мм 15 Размеры: C, мм 24,6 Размеры: H, мм 36 Размеры: S1, мм 1-3/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-12-12 Код заказа 20 Внутренний диаметр: DN 3/4 Внутренний диаметр: дюйм -12 Внутренний диаметр: размер 87,6 Размеры: A, мм 15 Размеры: C, мм 39,5 Размеры: H, мм 36 Размеры: S1, мм 1-3/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-12-16 Код заказа 25 Внутренний диаметр: DN 1 Внутренний диаметр: дюйм -16 Внутренний диаметр: размер 95,3 Размеры: A, мм 15 Размеры: C, мм 41 Размеры: H, мм 36 Размеры: S1, мм 1-3/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-16-12 Код заказа 20 Внутренний диаметр: DN 3/4 Внутренний диаметр: дюйм -12 Внутренний диаметр: размер 74 Размеры: A, мм 14,8 Размеры: C, мм 29,6 Размеры: H, мм 41 Размеры: S1, мм 1-7/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-16-14 Код заказа 22 Внутренний диаметр: DN 7/8 Внутренний диаметр: дюйм -14 Внутренний диаметр: размер 78,7 Размеры: A, мм 14,8 Размеры: C, мм 28,5 Размеры: H, мм 41 Размеры: S1, мм 1-7/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-16-16 Код заказа 25 Внутренний диаметр: DN 1 Внутренний диаметр: дюйм -16 Внутренний диаметр: размер 84,1 Размеры: A, мм 14,8 Размеры: C, мм 29,7 Размеры: H, мм 41 Размеры: S1, мм 1-7/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-16-20 Код заказа 32 Внутренний диаметр: DN 1-1/4 Внутренний диаметр: дюйм -20 Внутренний диаметр: размер 103,8 Размеры: A, мм 14,8 Размеры: C, мм 46,8 Размеры: H, мм 41 Размеры: S1, мм 1-7/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-20-16 Код заказа 25 Внутренний диаметр: DN 1 Внутренний диаметр: дюйм -16 Внутренний диаметр: размер 80,9 Размеры: A, мм 15 Размеры: C, мм 32,7 Размеры: H, мм 50 Размеры: S1, мм 1-11/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-20-16 Код заказа 32 Внутренний диаметр: DN 1-1/4 Внутренний диаметр: дюйм -20 Внутренний диаметр: размер 111,2 Размеры: A, мм 15 Размеры: C, мм 49 Размеры: H, мм 50 Размеры: S1, мм 1-11/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-20-24 Код заказа 40 Внутренний диаметр: DN 1-1/2 Внутренний диаметр: дюйм -24 Внутренний диаметр: размер 123,6 Размеры: A, мм 15 Размеры: C, мм 52,9 Размеры: H, мм 50 Размеры: S1, мм 1-11/16x12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-24-20 Код заказа 32 Внутренний диаметр: DN 1-1/4 Внутренний диаметр: дюйм -20 Внутренний диаметр: размер 94,5 Размеры: A, мм 14,8 Размеры: C, мм 33,8 Размеры: H, мм 60 Размеры: S1, мм 2х12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
ST24242-24-24 Код заказа 40 Внутренний диаметр: DN 1-1/2 Внутренний диаметр: дюйм -24 Внутренний диаметр: размер 108,5 Размеры: A, мм 14,8 Размеры: C, мм 37,7 Размеры: H, мм 60 Размеры: S1, мм 2х12UN Резьба: Е
- +
×
Выбрано максимальное количество, доступное для заказа
